Switcher sa Jaguar
![photo d'illustration pour le tutoriel:Switcher sa Jaguar](../images_tutos/Switcher sa Jaguar.jpg)
Un article de Chevels
Publié le 05/04/2011
Indice de difficulté : 3/5
Comme vous le savez, pour diverses raisons on peut être amener à vouloir "switcher" notre Jaguar pour la passer du 50Hz (PAL) au 60 Hz (NTSC) ou inversement. Généralement le but est de faire tourner les jeux US ou Japonais, enlever la vilaine barre noire présente sur certains jeux en 50Hz, ou tout simplement pour les faire tourner à leur vitesse d'origine, c'est à dire un peu plus rapidement, apportant ainsi plus de fluidité (selon le jeu).
![une image de Atari Jaguar](../images_tutos/Switcher sa Jaguar/Switcher sa Jaguar1.jpg)

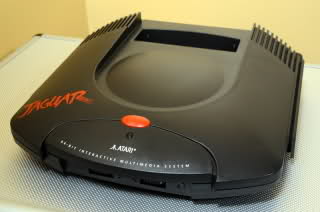

Jaguar non-modifiée prête à passer sur la table d'opération
Voici donc une manipulation "toute simple" pour pouvoir faire fonctionner votre Jaguar en 50Hz ou en 60Hz en fonction des besoins par le biais d'un interrupteur. Par ailleurs je qualifierais ce sujet de "truc & astuce" plutôt que de tuto car je ne vais pas faire tout le cheminement point par point (je considère que le lecteur a un minimum de connaissances en la matière). J'irais à l'essentiel: la modification en elle même.
Je précise bien évidemment que je ne pourrais être tenu responsable (ni Oldies Rising) en cas de pépin lors de l'opération.
Partie 1 : Matériel nécessaire
- un tournevis cruciforme
- un fer à souder
- de l'étain (et oui parfois faut penser à en racheter)
- une pompe à dessouder (ou tresse)
- du fil électrique adapté
- éventuellement, une perceuse (ou autre moyen de percer)
- un petit interrupteur de ce type (ou autre en fonction de ce que vous voulez comme résultat):
![une image de Atari Jaguar interrupteur](../images_tutos/Switcher sa Jaguar/Switcher sa Jaguar2.jpg)
Facilement "trouvable" dans les magasins spécialisés en électronique.
Partie 2 : démontage de la console
Tout d'abord, il s'agit de démonter la bête, donc là rien de plus simple il y a 4 vis à enlever dessous. Si vous possédez un Jaguar CD je préconise de l'enlever au préalable pour éviter de l'abimer. Il va de soi que toute la connectique doit être débranchée aussi et qu'aucune cartouche ne doit se trouver dans le port.
Sous la coque extérieure il restera une protection métallique à enlever:

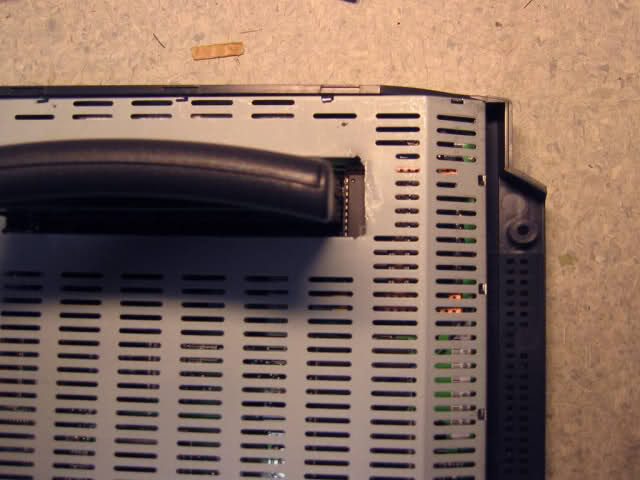

![une image de Atari Jaguar plaque métallique](../images_tutos/Switcher sa Jaguar/Switcher sa Jaguar3.jpg)
Pour ce faire il suffit de tordre un peu les multiples pattes métalliques qui la maintiennent tout autour:
![une image de Atari Jaguar plaque métallique](../images_tutos/Switcher sa Jaguar/Switcher sa Jaguar4.jpg)
Partie 3 : opération à coeur ouvert

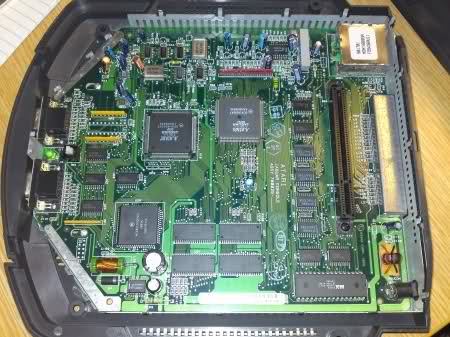

Une fois la Jag ouverte et la carte mère démontée,

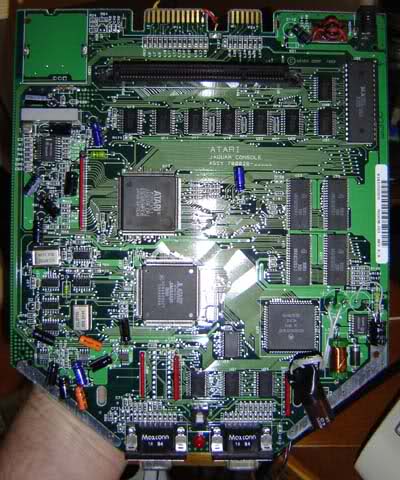

![une image de Atari Jaguar intérieur](../images_tutos/Switcher sa Jaguar/Switcher sa Jaguar5.jpg)
il faut avoir accès à la face verso (du dessous) de celle-ci. Ensuite il faut localiser une résistance située à proximité des ports manettes, mais voici une photo bien pratique qui vaut mieux qu'une explication:

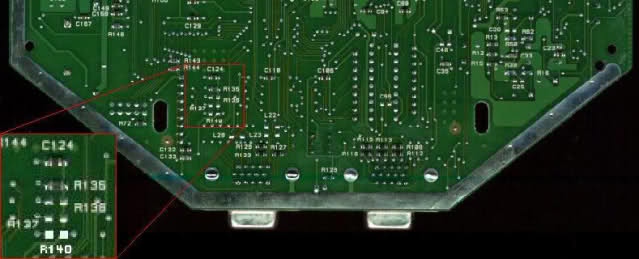

![une image de Atari Jaguar intérieur](../images_tutos/Switcher sa Jaguar/Switcher sa Jaguar6.jpg)
Merci à Matthias Domin pour la photo
Donc il faut trouver la résistance positionnée en R140 (bien visible sur l'agrandissement de la photo, en bas), qui est une résistance de 0 Ohm. Mais que faire maintenant de cette résistance?
Il s'agit de la dessouder afin de l'enlever, tout bonnement. Le but est de la remplacer par un petit interrupteur, n'allez pas me prendre un interrupteur "Legrand" pour salon hein ;)
Seulement, un interrupteur dans une console n'est pas vraiment pratique, vous en conviendrez :) Donc pour pallier à ce problème il va falloir souder des fils à la place de la résistance, suffisamment longs pour vous permettre de déporter le commutateur où bon vous semble.
Donc 2 fils suffiront: un qu'il faudra souder à la place de la patte gauche de la résistance et l'autre à la place de la patte droite. Les extrémités des fils seront ensuite soudés à l'interrupteur (penser à prévoir suffisamment de longueur de fil pour atteindre le point de sortie! Élémentaire mais je préfère le rappeler :) ).
Par ailleurs, je préfère vous laisser la main quant à l'emplacement final de l'interrupteur, ce qui déterminera où vos fils ressortiront de la console. Perso je choisirai plutôt un endroit discret genre derrière la console ou sur un coté si vous voulez fixer l'interrupteur sur la coque. Quelques exemples:
![une image de Atari Jaguar switch](../images_tutos/Switcher sa Jaguar/Switcher sa Jaguar7.jpg)

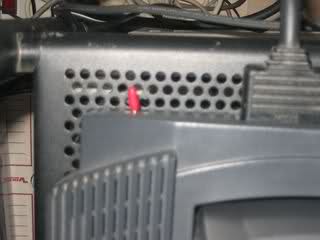

A l'arrière

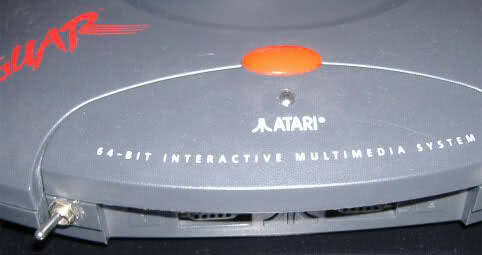

![une image de Atari Jaguar switch](../images_tutos/Switcher sa Jaguar/Switcher sa Jaguar8.jpg)
A l'avant
![une image de Atari Jaguar switch intérieur](../images_tutos/Switcher sa Jaguar/Switcher sa Jaguar9.jpg)

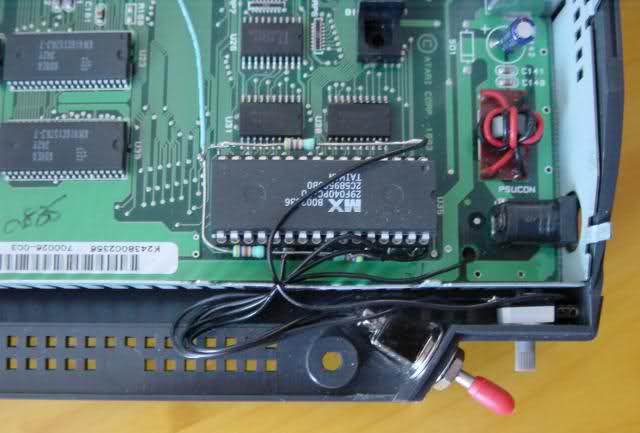

Pour cette dernière photo, la manipulation originale n'a rien à voir avec un switch 50/60Hz mais c'est pour reprendre la position de l'interrupteur
Sinon il est aussi envisageable de faire ressortir les fils sous la Jaguar par les trous d'aération et d'y connecter tout simplement votre interrupteur; ça fait peut-être moins pro d'avoir un commutateur qui pend à un fil mais au moins ça a l'avantage de préserver l'intégrité de la coque.
Voilà ! Vous savez ce qu'il vous reste à faire ;)
