Changer la pile des cartouches Game Boy Color
![photo d'illustration pour le tutoriel:Changer la pile des cartouches Game Boy Color](../images_tutos/Changer la pile des cartouches Game Boy Color.jpg)
Un article de Conreik
Publié le 11/06/2010
Indice de difficulté : 3/5

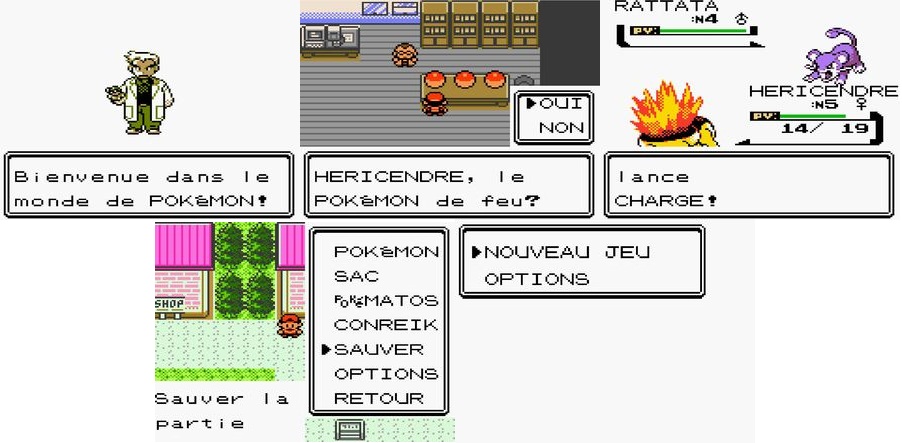

Problème assez répandu, on s'en rend compte le plus souvent sur des jeux auxquels on joue beaucoup. La pile qui se trouve dans la cartouche sert à garder la sauvegarde, donc plus de pile, plus de sauvegarde. C'est assez fréquent, surtout sur la deuxième génération des jeux pokémons sur GameBoy, on commence sa partie, on subit le blabla, on traverse la première route et là on s'arrête pour sauvegarder, on revient quelques minutes après et là plus de sauvegarde ! C'est encore pire si vous aviez 200 heures de jeu dessus …
![photo d'illustration pour le tutoriel: Changer la pile des cartouches Game Boy Color](../images_tutos/Changer la pile des cartouches Game Boy Color/Changer la pile des cartouches Game Boy Color1m.jpg)
I. Préparer le matériel
Pour cette réparation, il vous faut :

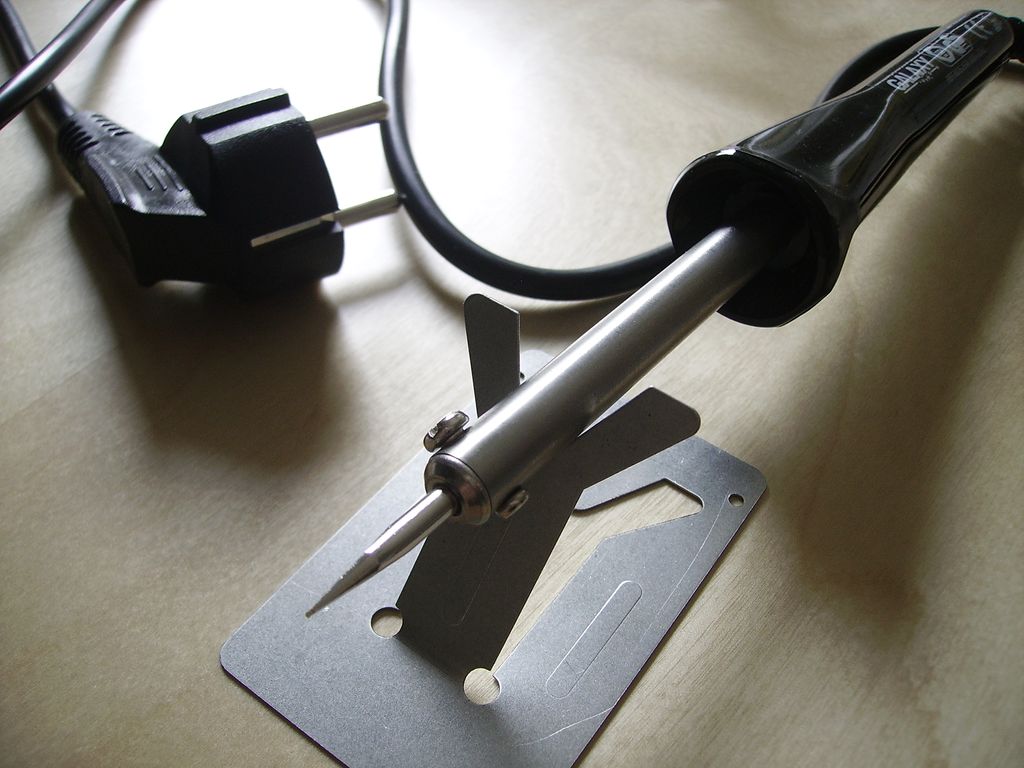

Un fer à souder, j'ai pris le moins puissant, un 25 Watt et il n'y a eu aucun problèmes.
![photo d'illustration pour le tutoriel:Changer la pile des cartouches Game Boy Color](../images_tutos/Changer la pile des cartouches Game Boy Color/Changer la pile des cartouches Game Boy Color2m.jpg)

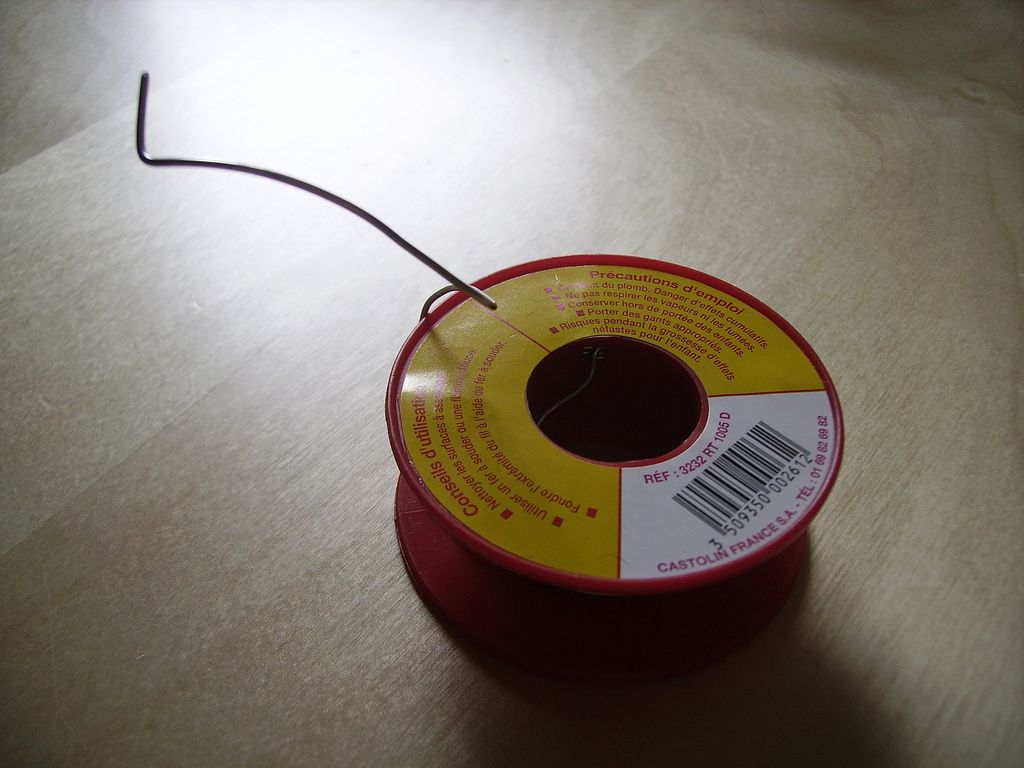

De l'étain pour refaire les soudures, vous pouvez vous en passer en réutilisant les anciennes soudures (ce que j'ai fait).
![photo d'illustration pour le tutoriel:Changer la pile des cartouches Game Boy Color](../images_tutos/Changer la pile des cartouches Game Boy Color/Changer la pile des cartouches Game Boy Color3m.jpg)

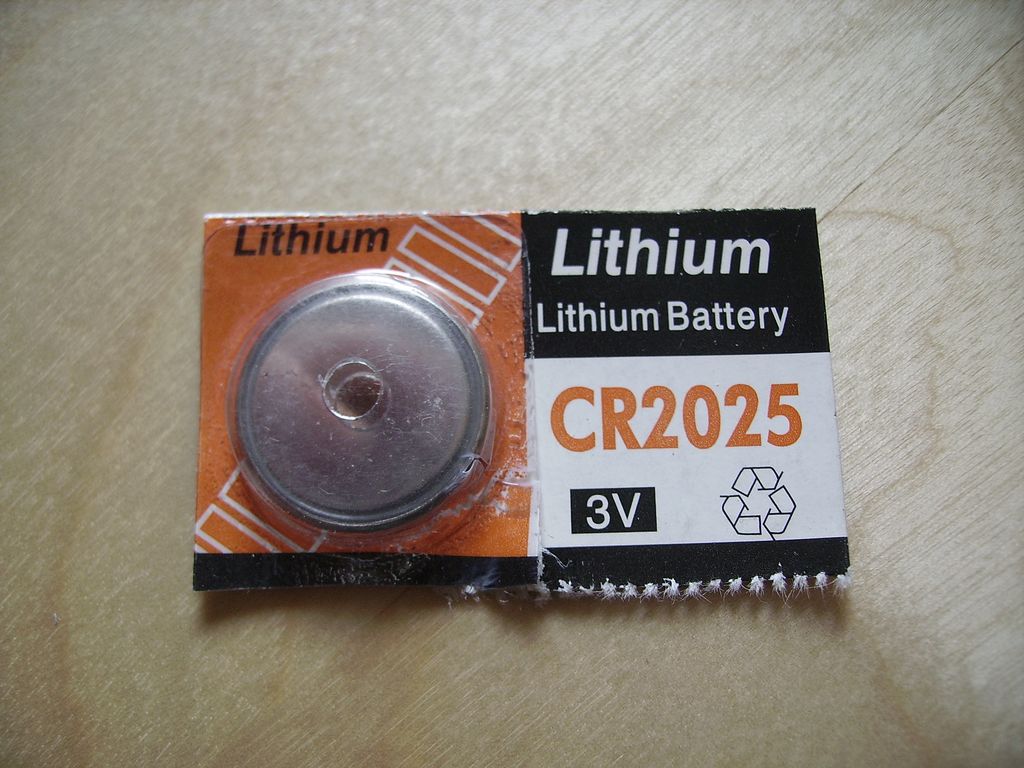

Une pile plate de type CR2025 (pour or, argent et cristal) et CR1616 (pour rouge, bleu et jaune). Si vous voulez vérifier, ouvrez votre cartouche comme indiqué dans ce ce qui suivra, vous verrez la référence.
![photo d'illustration pour le tutoriel:Changer la pile des cartouches Game Boy Color](../images_tutos/Changer la pile des cartouches Game Boy Color/Changer la pile des cartouches Game Boy Color4m.jpg)

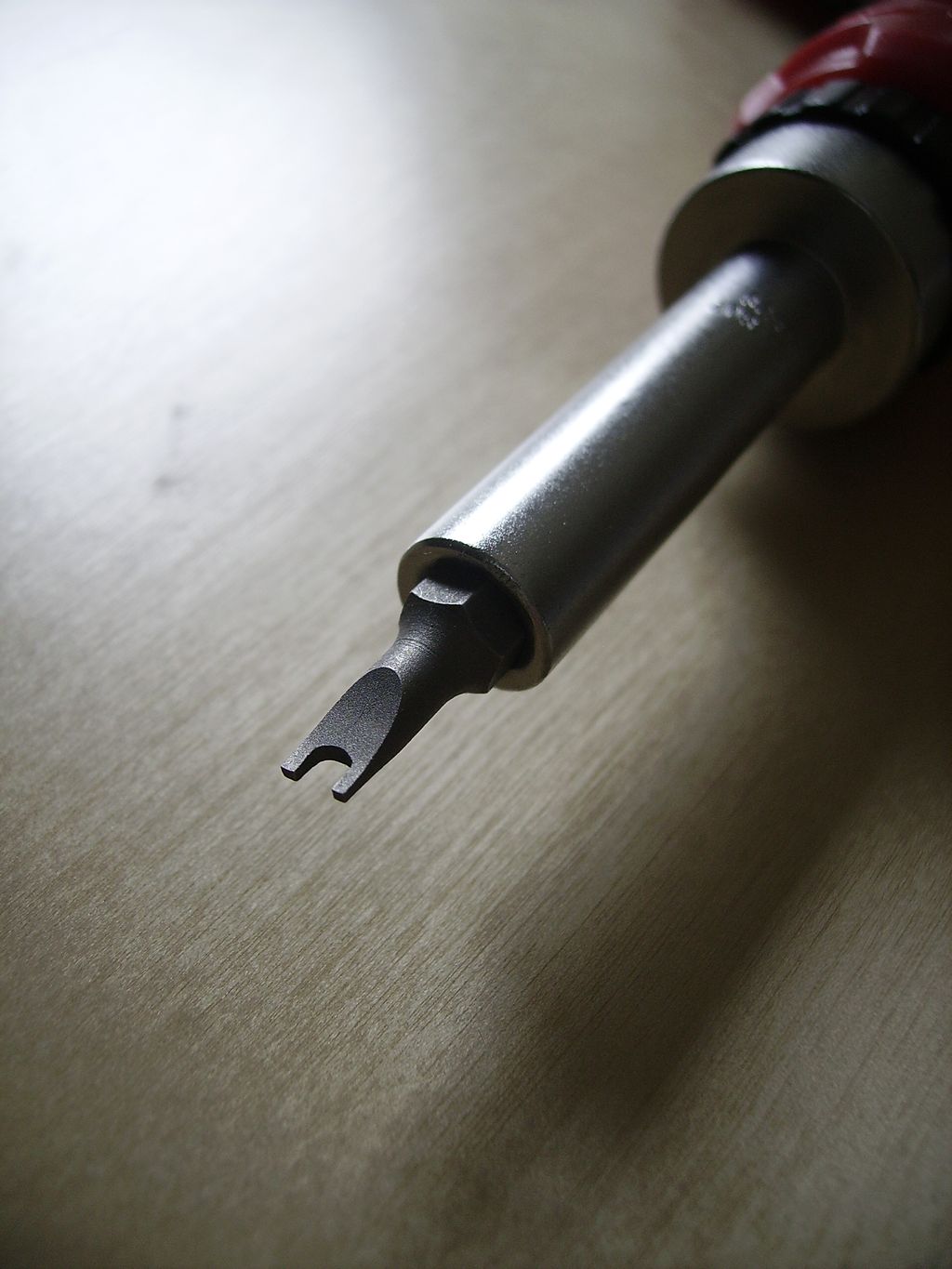

Un tournevis à 5 branches Nintendo ou bien un tournevis pince. Pour le tournevis à 5 branches, suivez le tutoriel de Manuwaza . Sinon, achetez les ici : vous avez le tournevis 5 branches pour les consoles et les cartouches Nintendo. Si vous n'avez rien de tout ça, essayez avec des ciseaux à ongles, c'est vraiment pas très efficace mais essayez quand même...
![photo d'illustration pour le tutoriel:Changer la pile des cartouches Game Boy Color](../images_tutos/Changer la pile des cartouches Game Boy Color/Changer la pile des cartouches Game Boy Color5m.jpg)

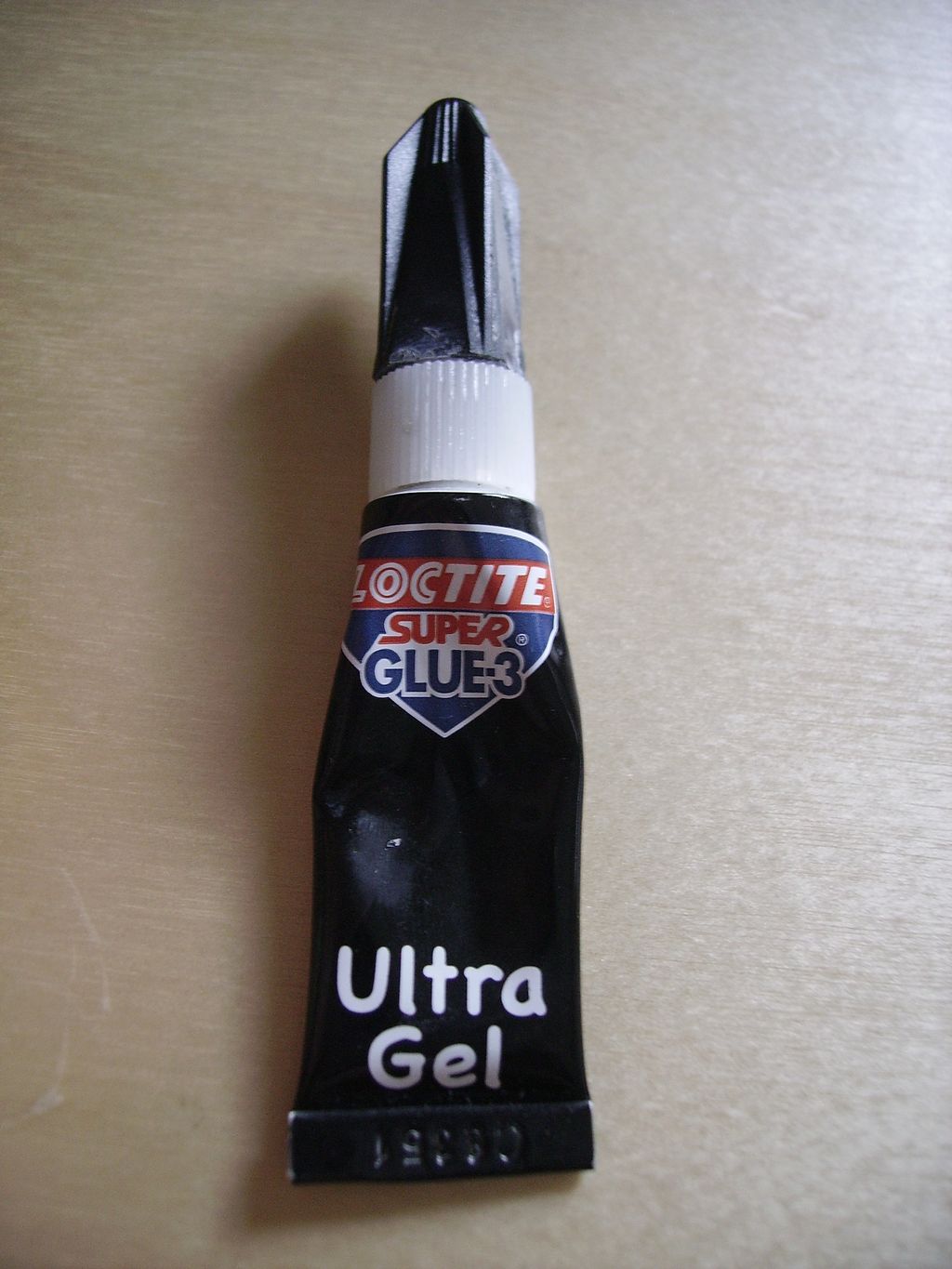

De la super glue, vous n'en aurez pas forcément besoin, ça dépend du type de pile que vous avez, lisez le suite de ce tutoriel pour voir de quoi je parle.
![photo d'illustration pour le tutoriel:Changer la pile des cartouches Game Boy Color](../images_tutos/Changer la pile des cartouches Game Boy Color/Changer la pile des cartouches Game Boy Color6m.jpg)
II. Enlever la pile plate vide

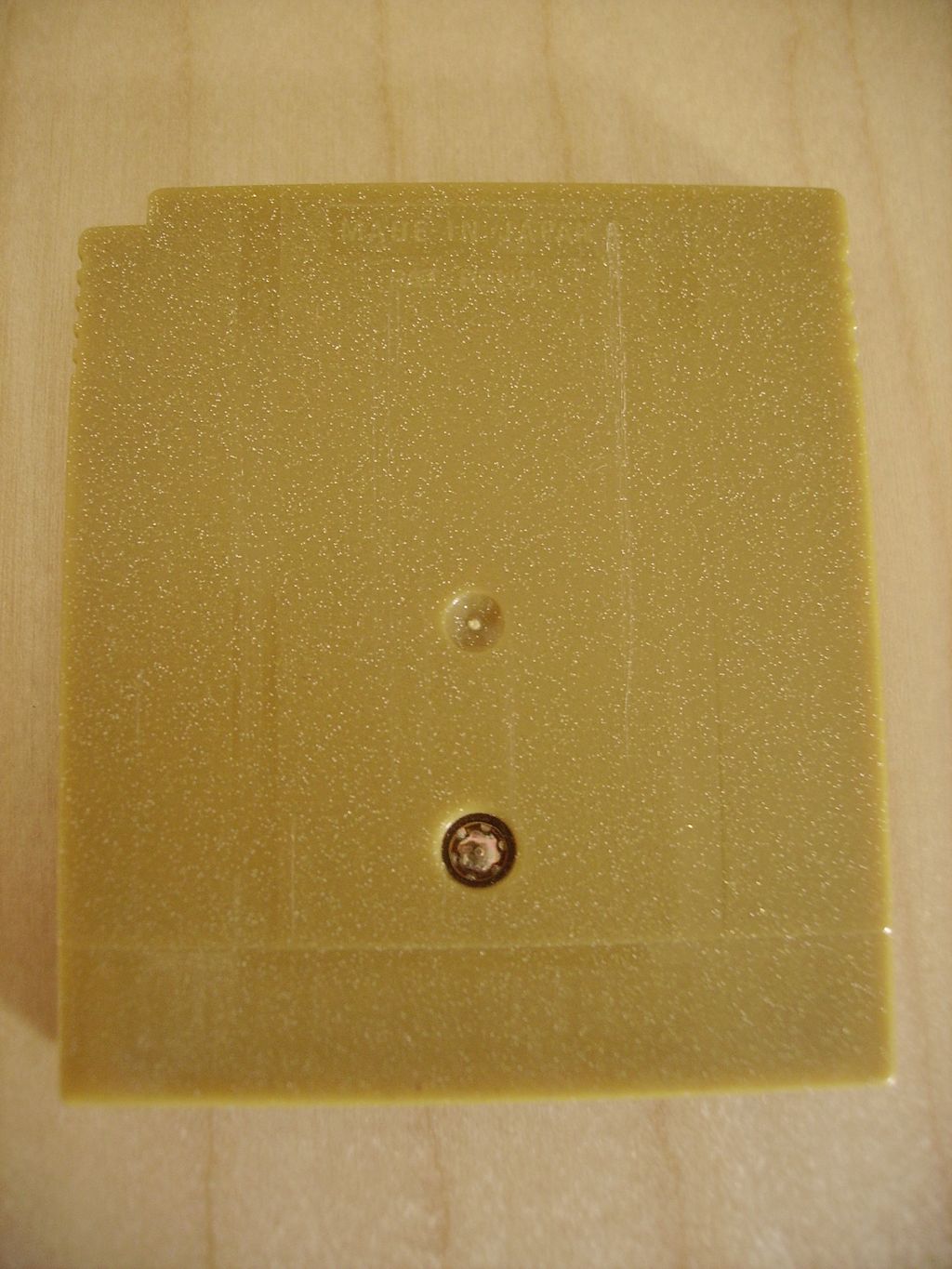

1) Prenez votre jeu, retournez-le et remarquez la vis
![photo d'illustration pour le tutoriel:Changer la pile des cartouches Game Boy Color](../images_tutos/Changer la pile des cartouches Game Boy Color/Changer la pile des cartouches Game Boy Color7m.jpg)

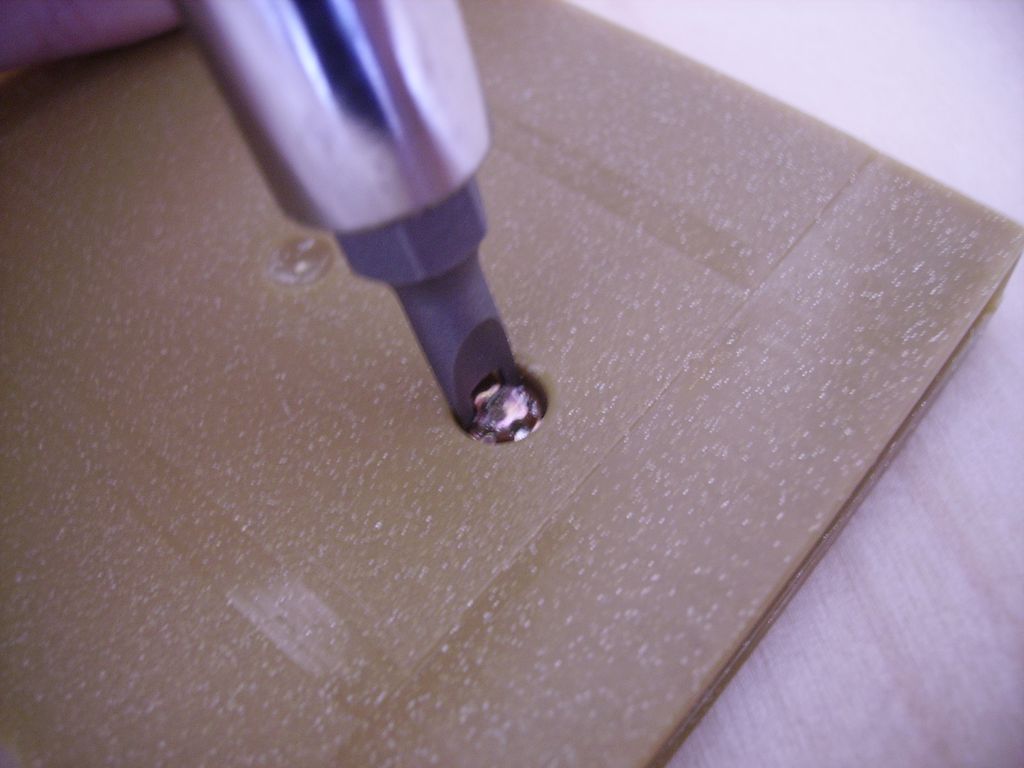

2) Dévissez-la avec votre tournevis
![photo d'illustration pour le tutoriel:Changer la pile des cartouches Game Boy Color](../images_tutos/Changer la pile des cartouches Game Boy Color/Changer la pile des cartouches Game Boy Color8m.jpg)

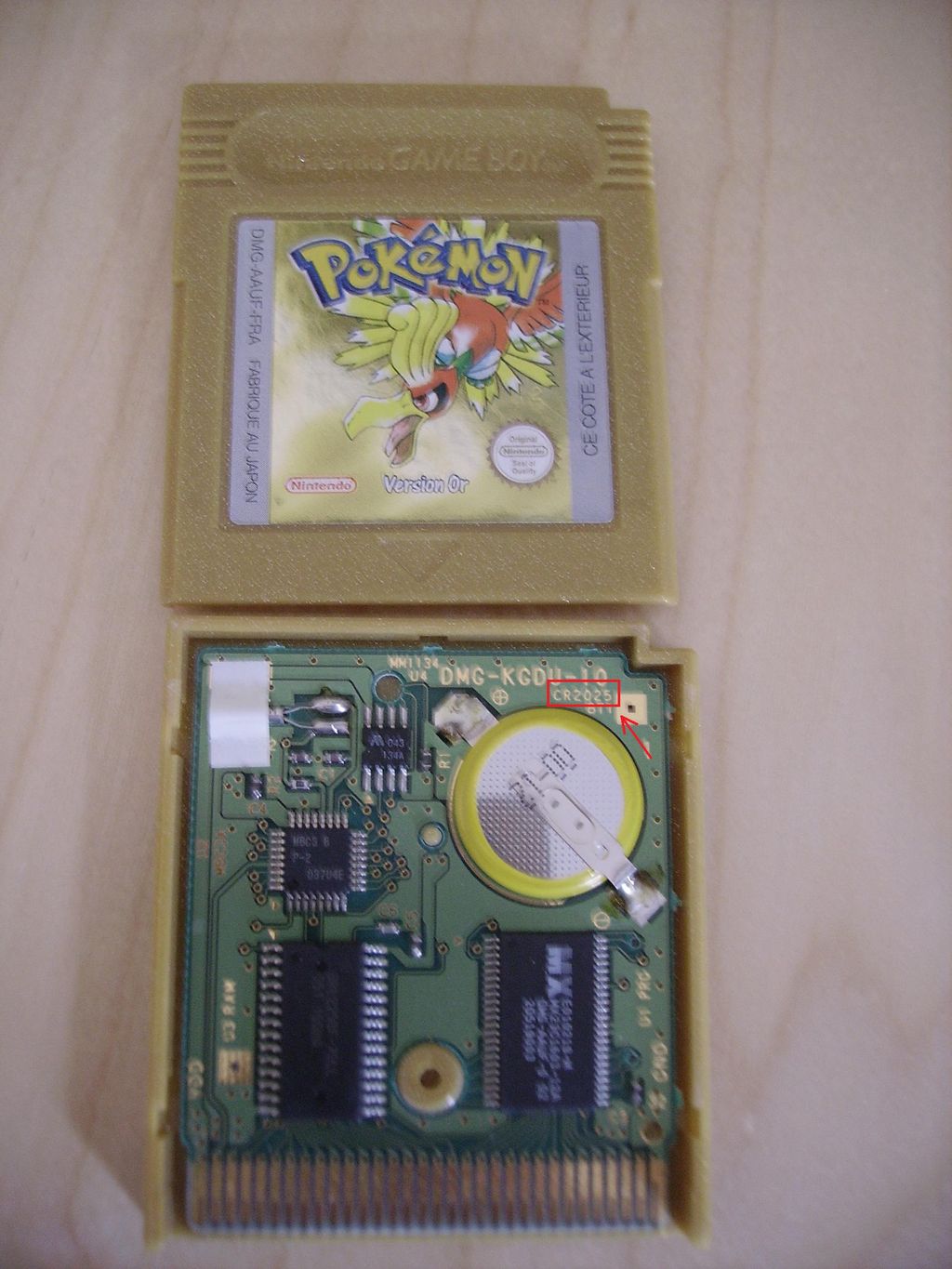

3) Retournez-le et faites glisser le couvercle vers vous puis soulevez-le, enlevez la carte de la cartouche pour pouvoir la manipuler plus facilement et ne pas abimer le plastique de la cartouche.
![photo d'illustration pour le tutoriel:Changer la pile des cartouches Game Boy Color](../images_tutos/Changer la pile des cartouches Game Boy Color/Changer la pile des cartouches Game Boy Color9m.jpg)
(Vous pouvez voir la référence de la pile ici)

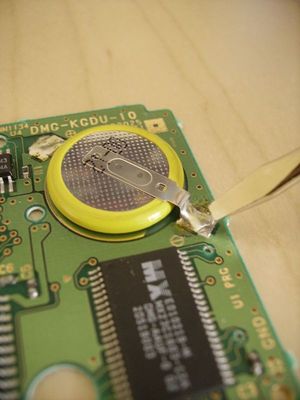

4) A l'aide du fer à souder liquidifiez la soudure pour désolidariser la pile du reste
![photo d'illustration pour le tutoriel:Changer la pile des cartouches Game Boy Color](../images_tutos/Changer la pile des cartouches Game Boy Color/Changer la pile des cartouches Game Boy Color10m.jpg)
5) Enlevez la pile (Attention, c'est chaud !)
![photo d'illustration pour le tutoriel:Changer la pile des cartouches Game Boy Color](../images_tutos/Changer la pile des cartouches Game Boy Color/Changer la pile des cartouches Game Boy Color11m.jpg)
III. Changer la pile
1) Si votre pile plate ne possède pas de sorties métalliques, il va vous falloir recycler les anciennes.

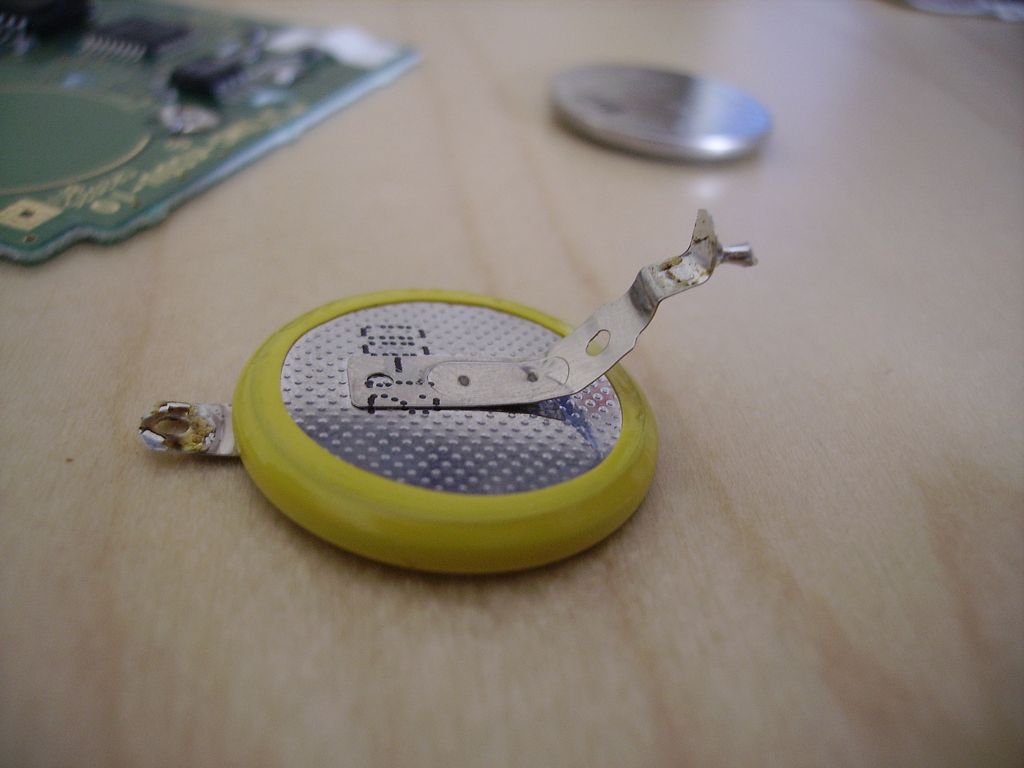

![photo d'illustration pour le tutoriel:Changer la pile des cartouches Game Boy Color](../images_tutos/Changer la pile des cartouches Game Boy Color/Changer la pile des cartouches Game Boy Color12m.jpg)

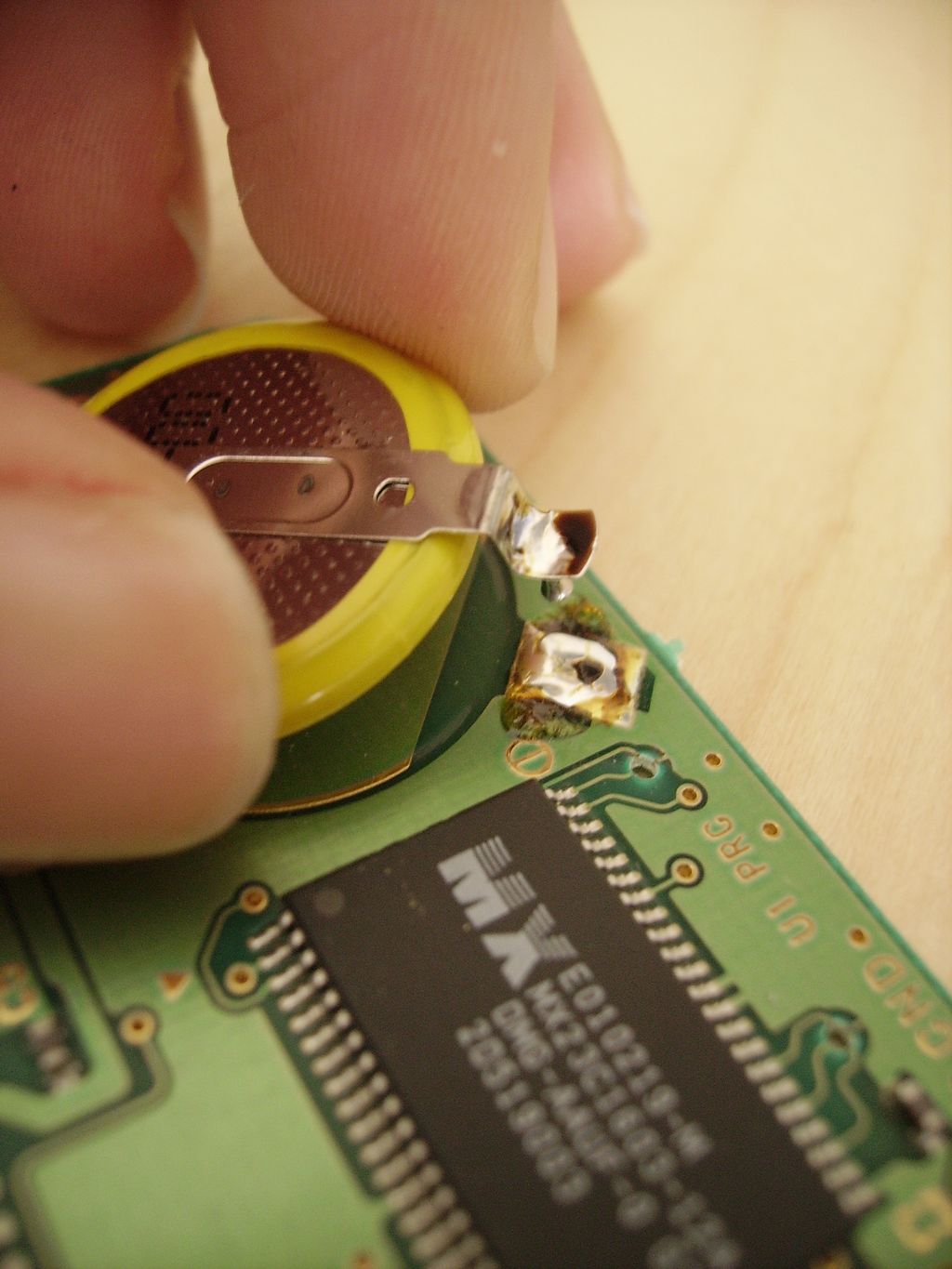

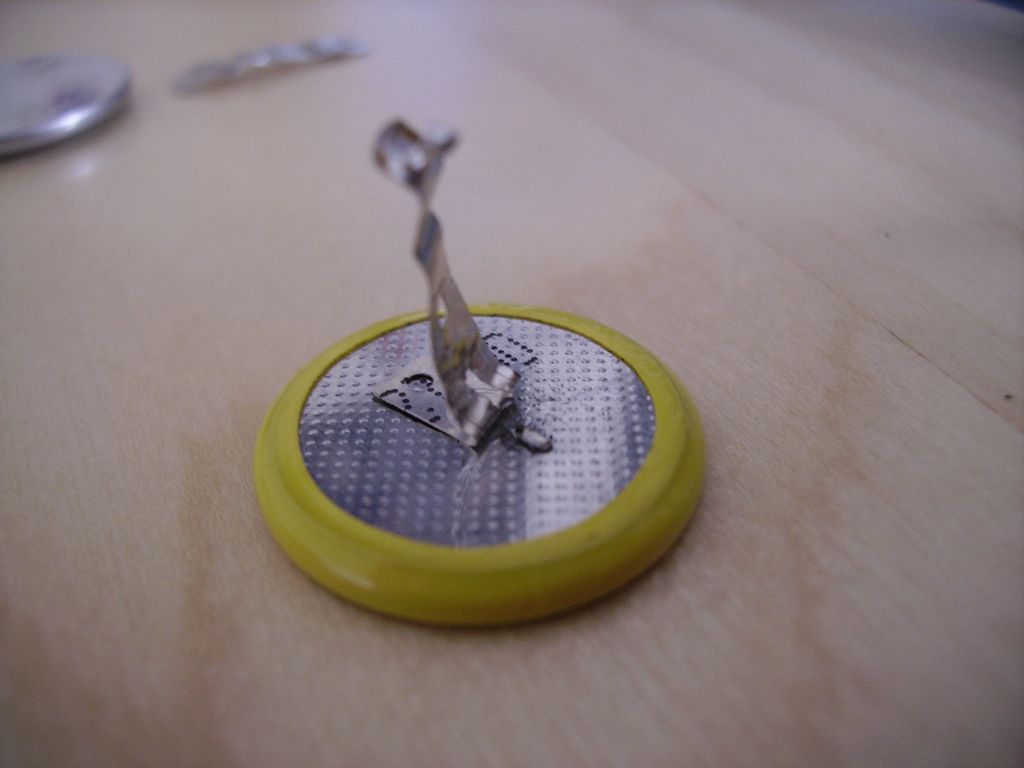

2) Tirez sur celle-ci, fortement mais n'arrachez pas tout. Si un morceau reste attaché, coupez le.
![photo d'illustration pour le tutoriel:Changer la pile des cartouches Game Boy Color](../images_tutos/Changer la pile des cartouches Game Boy Color/Changer la pile des cartouches Game Boy Color13m.jpg)

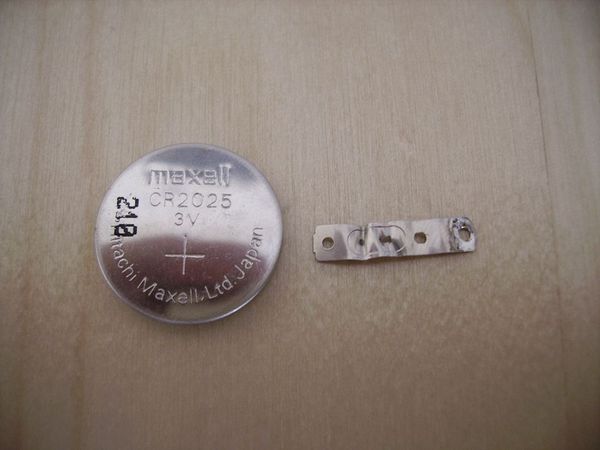

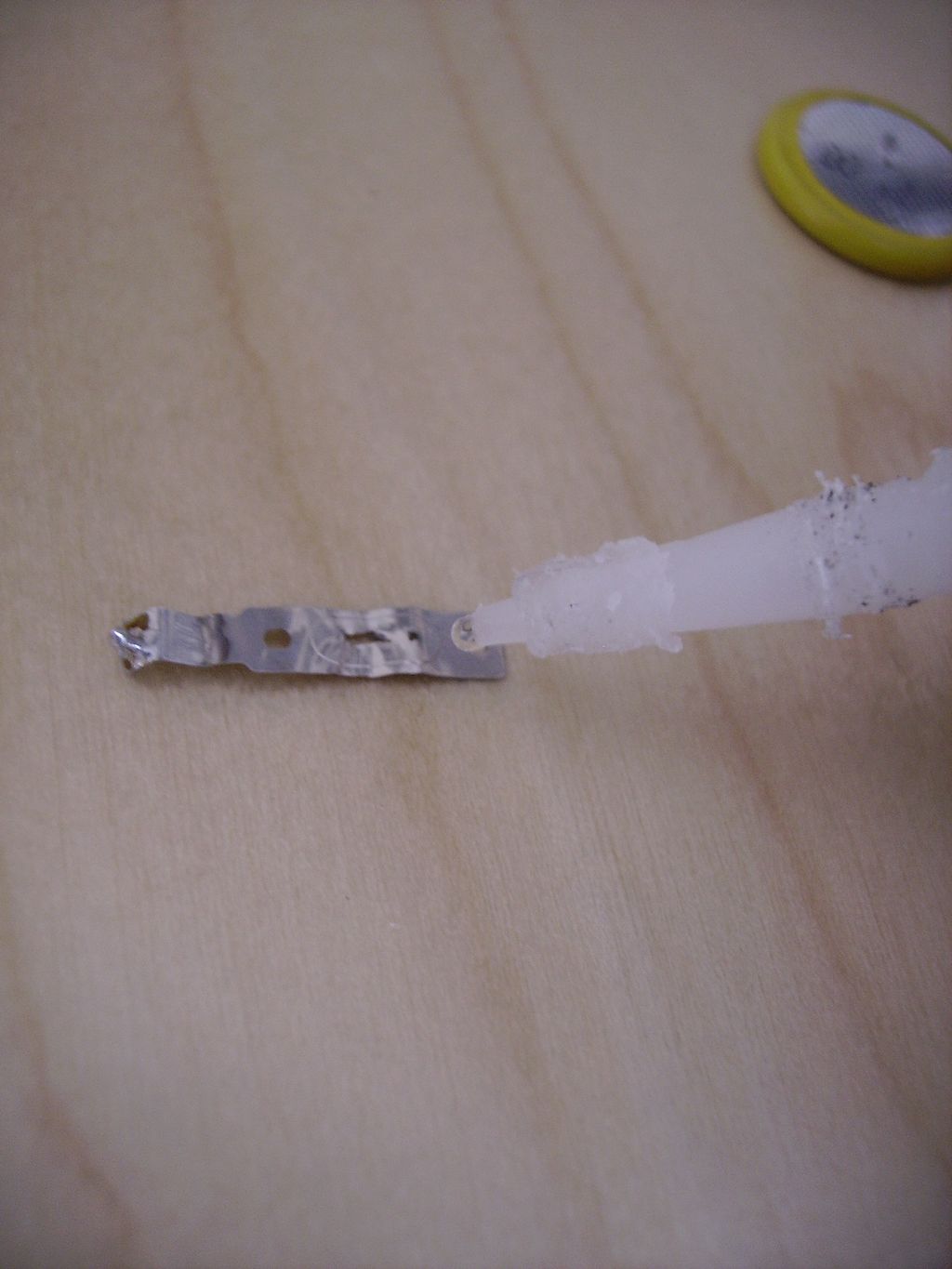

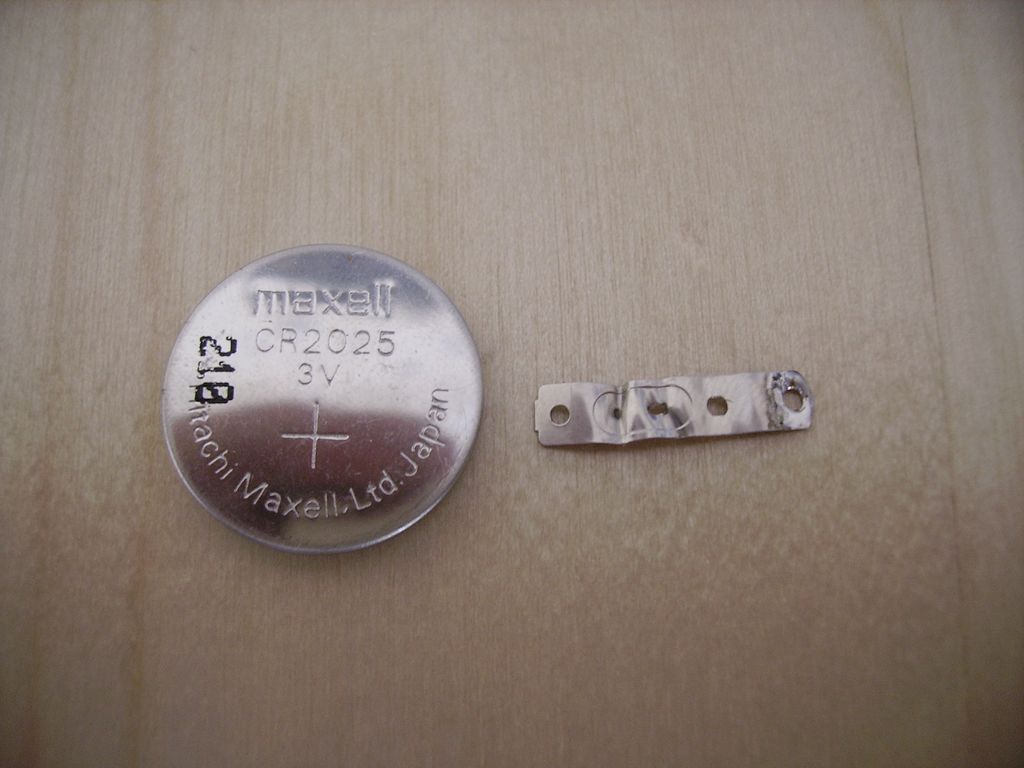

3) Recollez la partie métallique arrachée sur votre pile. Assurez vous que ce soit bien collé, si la pile bouge, vous perdez la sauvegarde. Pour savoir où coller, vérifiez si la partie métallique atteint la soudure. Côté négatif vers le haut.
![photo d'illustration pour le tutoriel:Changer la pile des cartouches Game Boy Color](../images_tutos/Changer la pile des cartouches Game Boy Color/Changer la pile des cartouches Game Boy Color14m.jpg)
![photo d'illustration pour le tutoriel:Changer la pile des cartouches Game Boy Color](../images_tutos/Changer la pile des cartouches Game Boy Color/Changer la pile des cartouches Game Boy Color15m.jpg)

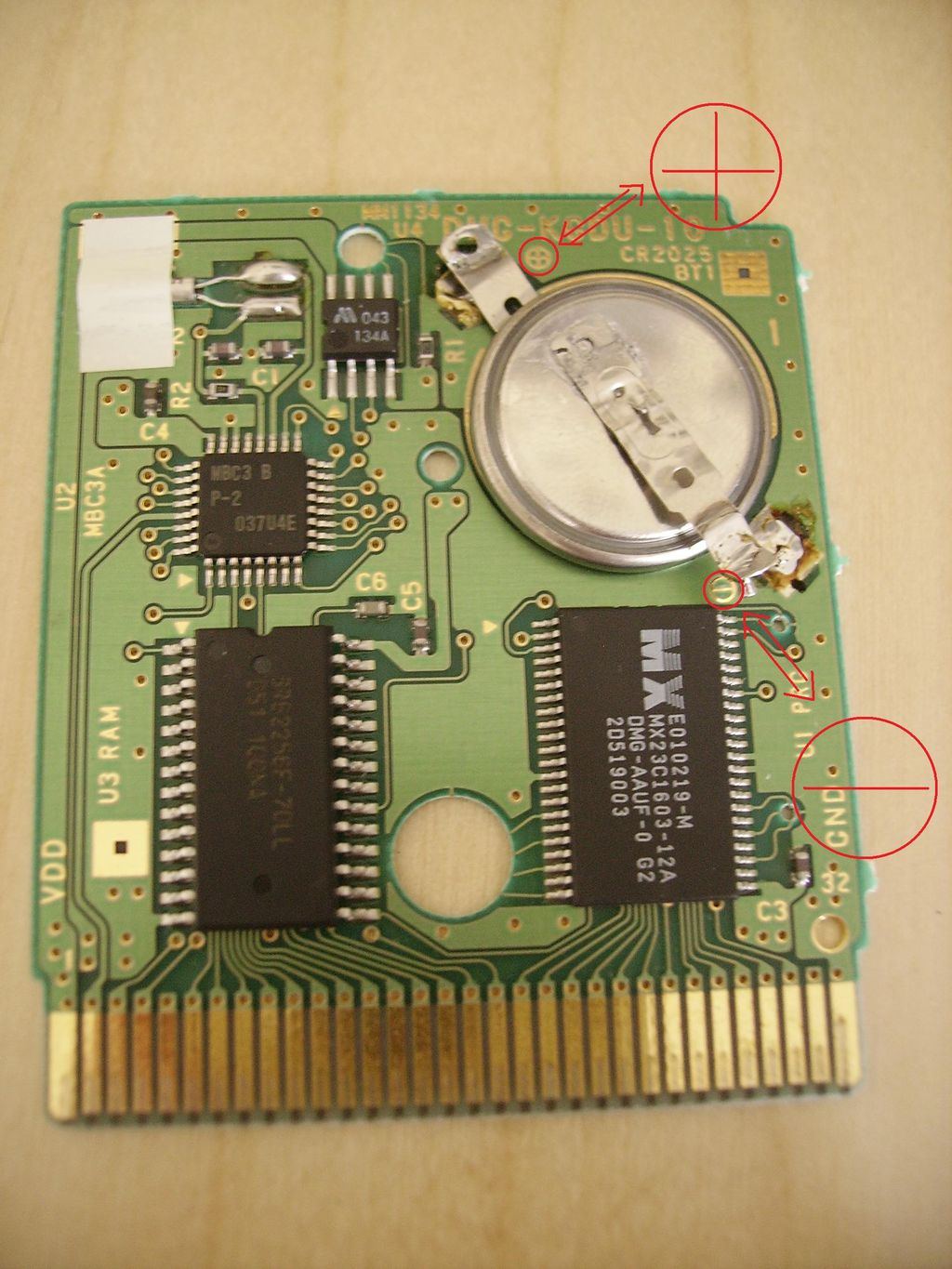

4) Placez la pile et ressoudez, attention à la polarité.
![photo d'illustration pour le tutoriel:Changer la pile des cartouches Game Boy Color](../images_tutos/Changer la pile des cartouches Game Boy Color/Changer la pile des cartouches Game Boy Color16m.jpg)
5) Assurez vous que la pile ne bouge pas et refermez la cartouche
Et voila, vous pourrez garder votre sauvegarde maintenant.
Les commentaires pour cet article avant le 23 février 2014
Posté par benjdu72 le 14/10/2013
Merci beaucoup, ça marche nikel, sauf que les version bleu, rouge et jaune les piles sont bien plus petites, normale ?
************************************************************
Posté par Chevels le 14/08/2013
Salut,
malheureusement non. Ta sauvegarde sautera dés l'instant ou tu débrancheras la pile...
Cependant, tu as encore 2 possibilités:
- soit tu effectues l'opération alors que la console est allumée. Ainsi la mémoire contenant les sauvegardes ne sera pas perdue le temps que tu mettes l'autre pile (la meilleure solution à mon avis).
- soit il faut faire un montage avec une 2è pile qui prendra le relais le temps de changer l'autre, mais ce sera plus galère encore^^
Dans tous les cas, ça reste une opération à risque pour ta sauvegarde.
************************************************************
Posté par Matcc40 le 13/08/2013
Salut!
Est ce que si ma pile encore bonne (donc sauvegarde avec 200h) mais que je la change quand même, je garde mon ancienne sauvegarde?
************************************************************
Posté par nini46 le 20/03/2013
salut la methode est parfaite je n ai meme pas eu besoin de fer a souder juste a decoler la pile et c tou simple g biensur suivi la technique indiquer
************************************************************
Posté par Chevels le 18/05/2012
Salut Romain,
la différence est l'épaisseur (la CR2032 est plus épaisse) ainsi que la capacité.
Voici les caractéristiques:
CR2025 = diamètre: 20mm; épaisseur: 2,5mm pour une capacité de 165mAh
CR2032 = diamètre: 20mm; épaisseur: 3,2mm; capacité: 220mAh
Les 2 types fournissent 3V.
Autrement dit, si tu arrives à caser la CR2032 ça fonctionnera et ce, plus longtemps. Plus qu'à voir si ça rentre à cause de son épaisseur :)
Tu nous tiendra au courant?
************************************************************
Posté par Romain le 18/05/2012
Salut, je possède un CR2032, cela change en quoi par rapport à la CR 20 25
************************************************************
Posté par Tanuki le 04/02/2012
tu pourrais nous aider, nous ferions largement mieux sans doute...
************************************************************
Posté par the-real le 03/02/2012
tu pourrai faire une vidéo ca serai largement mieux,
************************************************************
Posté par Chevels le 08/09/2011
Salut,
Je suppose que tu as bien fais attention à la polarité, au type de pile etc, donc à mes yeux il nous reste une explication plausible: en collant la languette métallique sur la pile tu as peut-être mis trop de colle, du coup le courant ne passe pas ou trop peu (la colle fait office d'isolant); dans ce cas, veille à ne pas encoller toute la partie en contacte. A moins que tu n'est rien mis et là effectivement le contact ne se fait pas correctement.
Mettre de l'étain entre la pile et la languette comme tu le dis permettrait un bon contact oui, mais je pense que tu vas galérer pour faire prendre la soudure sur la pile sans bousiller cette dernière (les piles ne supportent pas les fortes chaleurs).
Autre chose: bien vérifier que la languette métallique du dessus de la pile ne touche QUE la borne "-" de la pile et qu'elle n'effleure pas le coté de la pile (qui lui est "+").
Tiens nous au courant :)
************************************************************
Posté par yann le 08/09/2011
Bonjour j'ai suivi à la lettre le dictatiel mais cela ne fonctionne tjs pas,la pile est neuve,peut-être que les barres de métal ne font pas assez contact,cela pourrait-il fonctionner si je mais un point d'étain pour bien faire contact entre la pile et les contact?merci
************************************************************
Posté par arnocob le 29/03/2011
Super! merci pour tes explications!
************************************************************
