Changer la courroie du lecteur de disquettes Amstrad CPC 6128
![photo d'illustration pour le tutoriel:Changer la courroie du lecteur de disquettes Amstrad CPC 6128](../images_tutos/Changer la courroie du lecteur de disquettes Amstrad CPC 6128.jpg)
Un article de Conreik
Publié le 28/05/2010
Indice de difficulté : 3/5

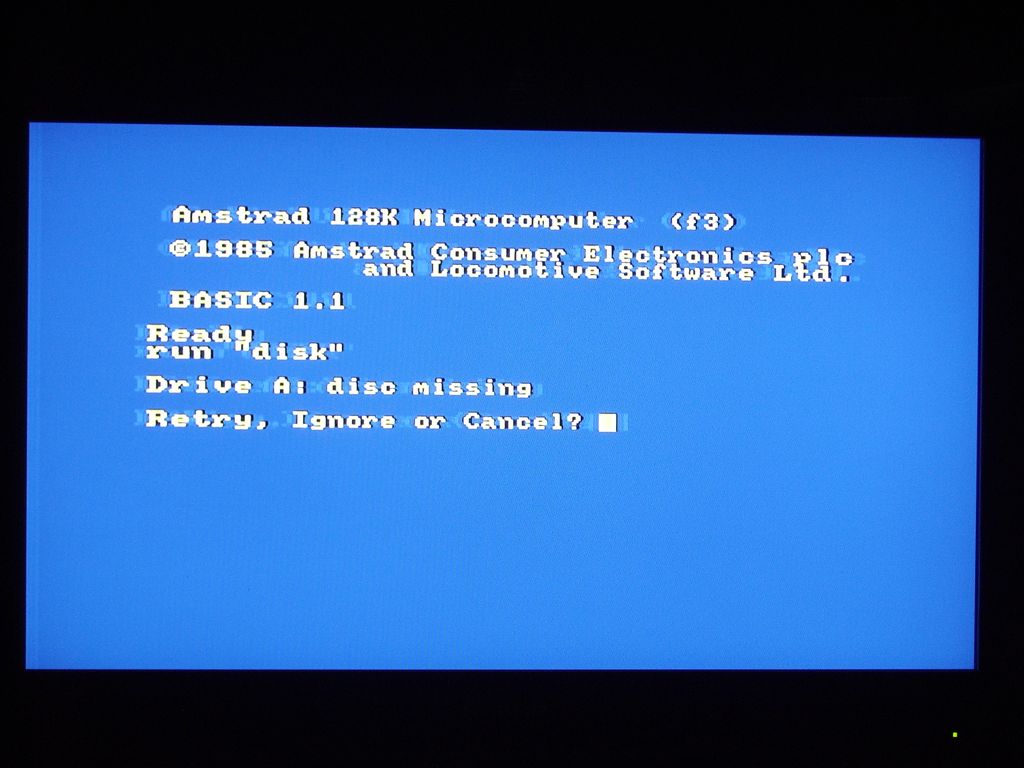

La courroie du lecteur de disquettes de l'Amstrad CPC pose souvent problème. Le changer ne constitue rien de bien difficile, il faut surtout un grand plan de travail, le matériel adapté et du temps … Pour être sûr du problème, lancez votre Amstrad CPC et rentrez la commande « run"disk" », si le message d'erreur suivant s'affiche :
![photo d'illustration pour le tutoriel: Changer la courroie du lecteur de disquettes Amstrad CPC 6128](../images_tutos/Changer la courroie du lecteur de disquettes Amstrad CPC 6128/Changer la courroie du lecteur de disquettes Amstrad CPC 61281m.jpg)
il se peut très fortement que ce soit la courroie qui soit défectueuse et qu'il faille la changer.
I. Préparer le matériel
Pour démonter l'Amstrad CPC 6128, il vous faut :

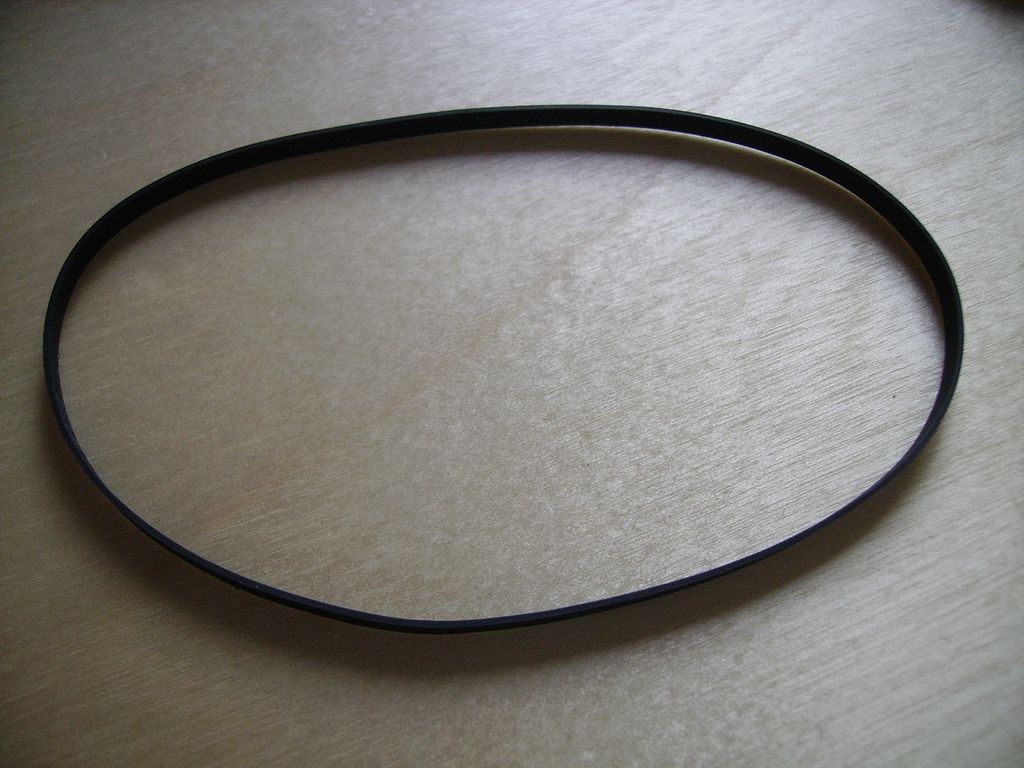

Une courroie de rechange aux dimensions suivantes : 72*0.50*3.50.
Pour la trouver, allez dans un bon magasin d'électronique avec ces dimensions et ça devrait aller. Sur internet, la référence BF072 de Gotronic (ici) convient. Vous pouvez également faire confiance à jerome25110 sur eBay pour ces courroies.
![photo d'illustration pour le tutoriel: Changer la courroie du lecteur de disquettes Amstrad CPC 6128](../images_tutos/Changer la courroie du lecteur de disquettes Amstrad CPC 6128/Changer la courroie du lecteur de disquettes Amstrad CPC 61282m.jpg)
-Un petit tournevis cruciforme
-Un grand tournevis cruciforme
-Des cotons-tiges
-Des cures dents
-Un grand plan de travail
-Un chiffon (Optionnel)
-Une pince à épiler (Optionnel)
II. Accéder au lecteur de disquettes
1) Débranchez votre Amstrad pour pouvoir manipuler la partie clavier facilement.
2) Retournez-la pour voir l'étiquette "Amstrad"

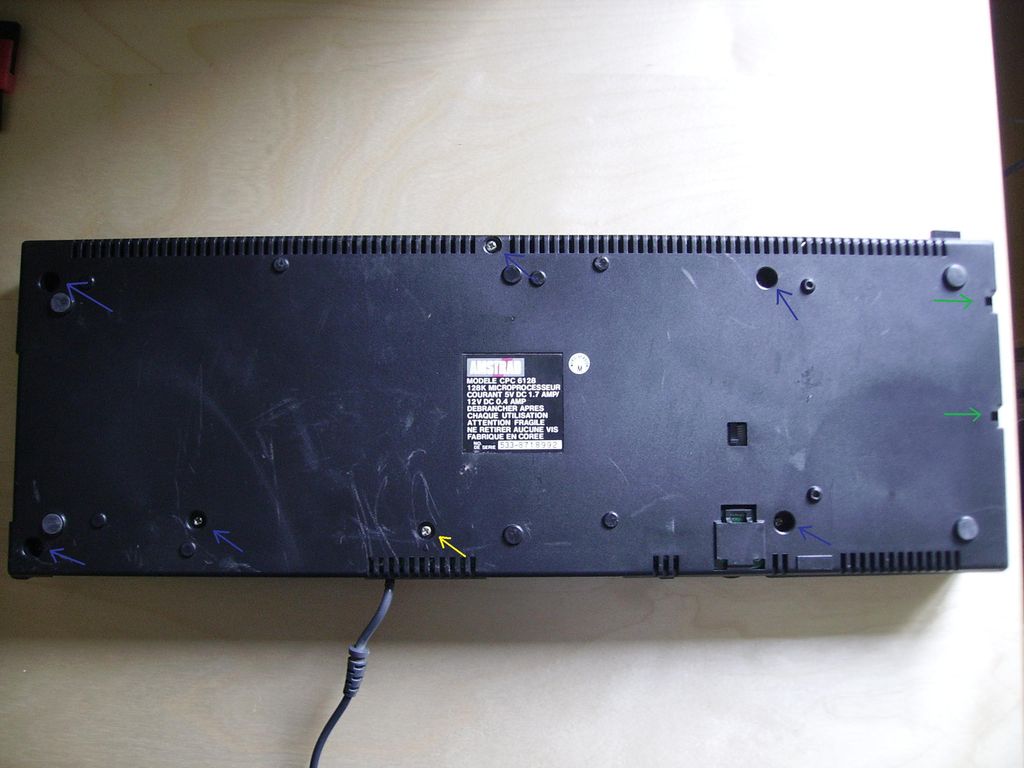

3) Dévissez les visses du capot inférieur (9 vis)
![photo d'illustration pour le tutoriel: Changer la courroie du lecteur de disquettes Amstrad CPC 6128](../images_tutos/Changer la courroie du lecteur de disquettes Amstrad CPC 6128/Changer la courroie du lecteur de disquettes Amstrad CPC 61283m.jpg)
4) Soulevez doucement le capot par la droite et posez le sur votre gauche.

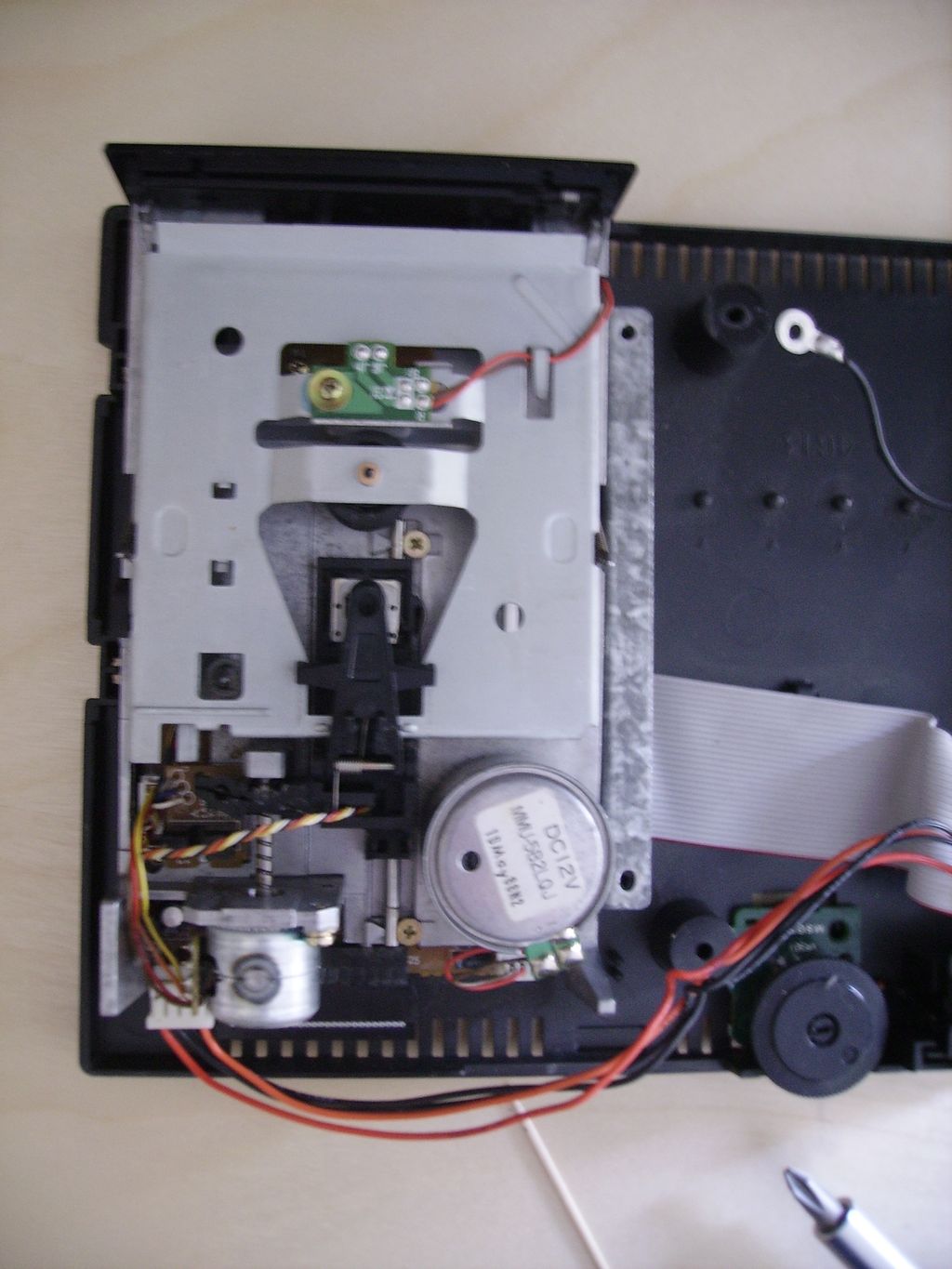

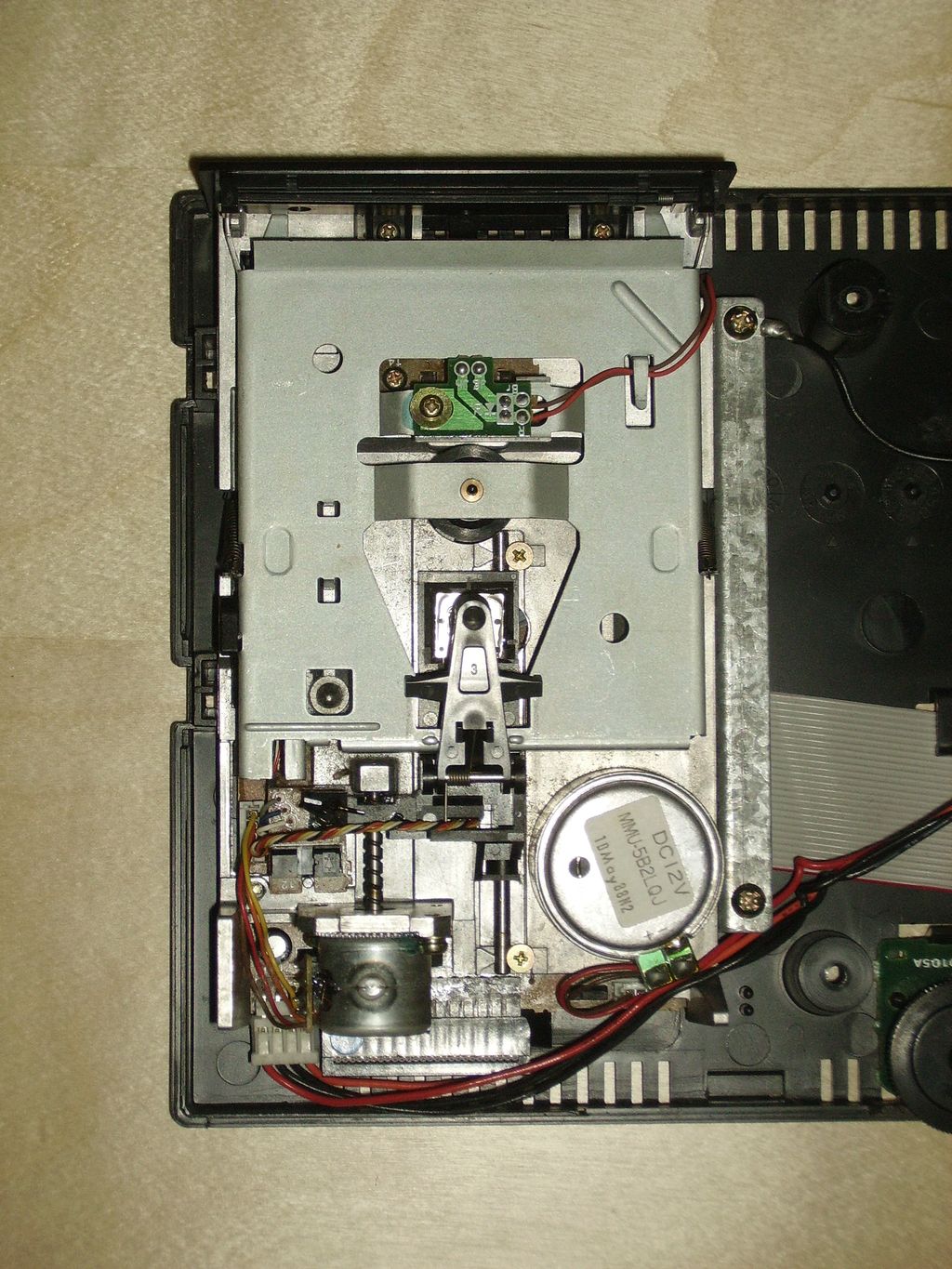

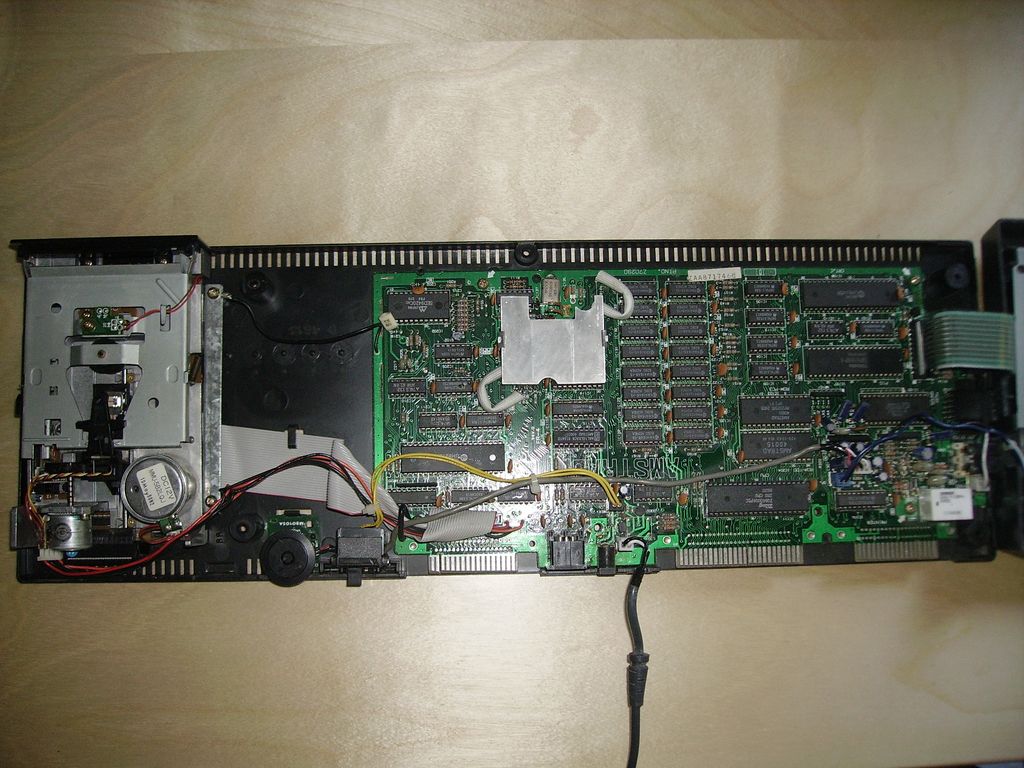

5) Vous voilà donc en face du lecteur qui se trouve à votre extrême gauche.
![photo d'illustration pour le tutoriel: Changer la courroie du lecteur de disquettes Amstrad CPC 6128](../images_tutos/Changer la courroie du lecteur de disquettes Amstrad CPC 6128/Changer la courroie du lecteur de disquettes Amstrad CPC 61284m.jpg)

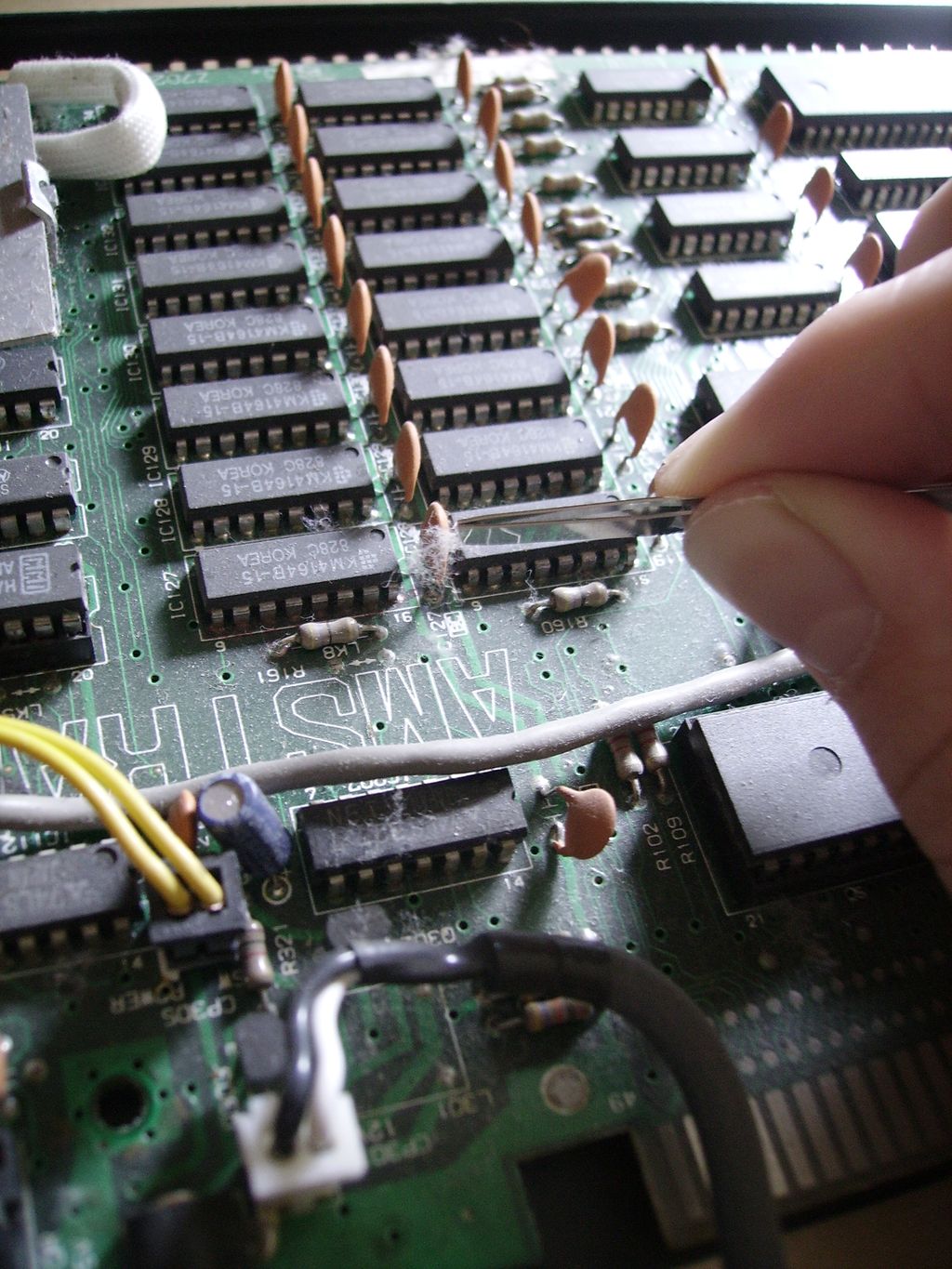

6) Vous pouvez en profiter pour dépoussiérer, c'est parfois utile.
![photo d'illustration pour le tutoriel: Changer la courroie du lecteur de disquettes Amstrad CPC 6128](../images_tutos/Changer la courroie du lecteur de disquettes Amstrad CPC 6128/Changer la courroie du lecteur de disquettes Amstrad CPC 61285m.jpg)
III. Accéder à la courroie
1) Dévissez les vis pour désolidariser le lecteur du reste de l'Amstrad (2 vis)
![photo d'illustration pour le tutoriel: Changer la courroie du lecteur de disquettes Amstrad CPC 6128](../images_tutos/Changer la courroie du lecteur de disquettes Amstrad CPC 6128/Changer la courroie du lecteur de disquettes Amstrad CPC 61286m.jpg)

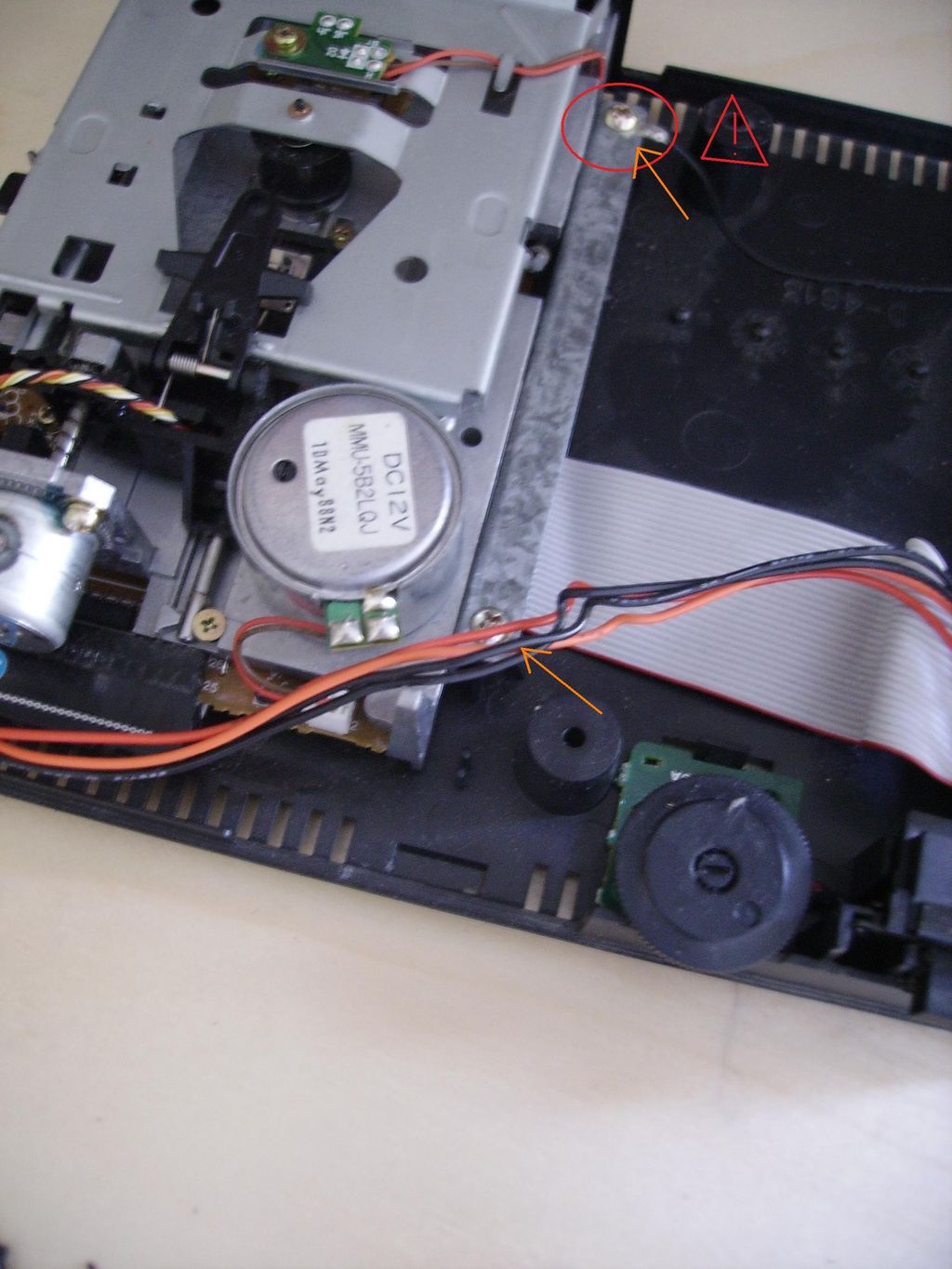

2) Vous pouvez maintenant soulever le lecteur, si vous pouvez retirer la nappe et l'alimentation, faites le. Ce n'est pas primordial mais ça permet de manipuler le lecteur sans problème.
![photo d'illustration pour le tutoriel: Changer la courroie du lecteur de disquettes Amstrad CPC 6128](../images_tutos/Changer la courroie du lecteur de disquettes Amstrad CPC 6128/Changer la courroie du lecteur de disquettes Amstrad CPC 61287m.jpg)

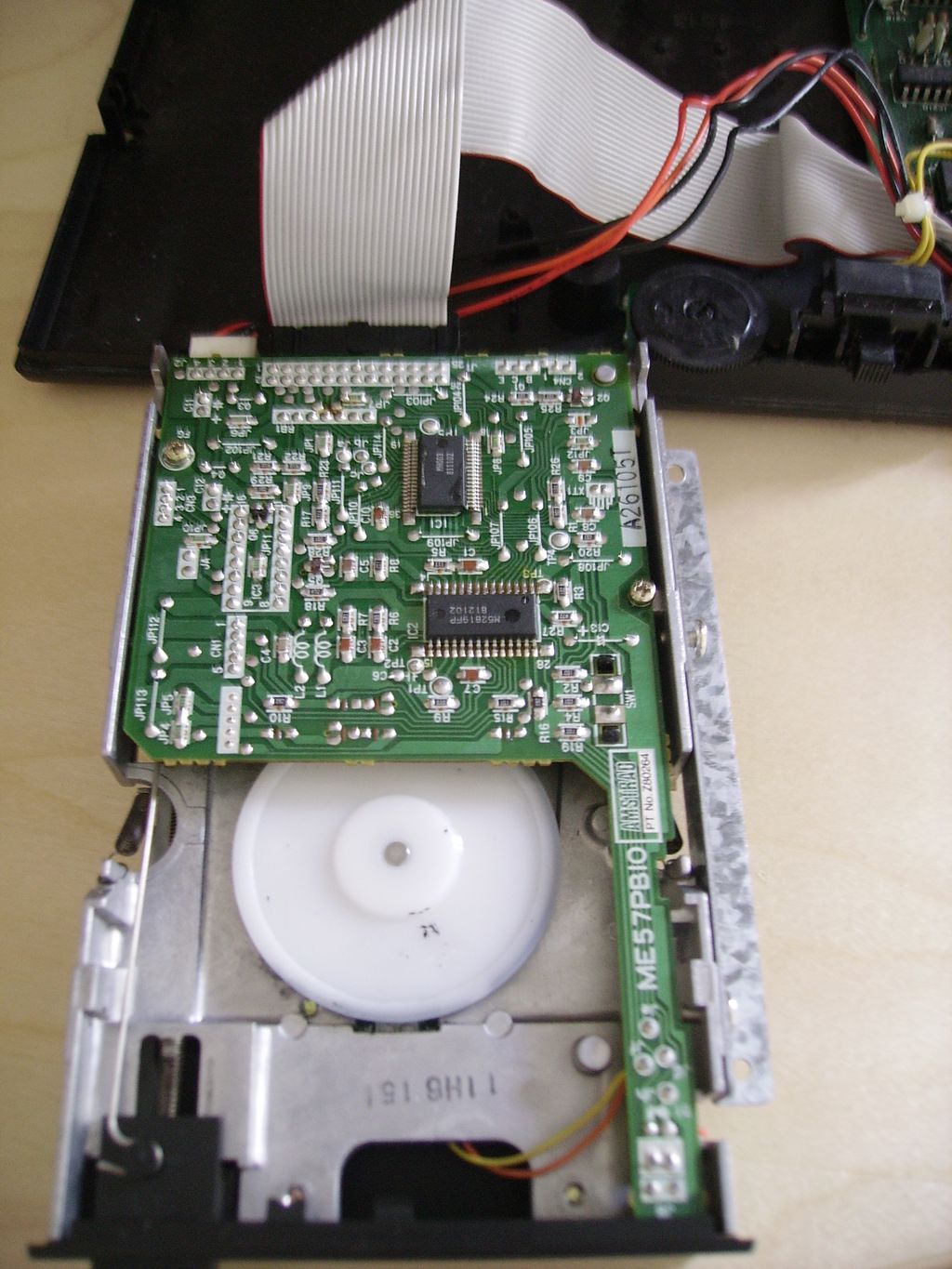

3) Si vous n'avez pas réussi le 2, posez simplement le lecteur vers vous et retournez le.
![photo d'illustration pour le tutoriel: Changer la courroie du lecteur de disquettes Amstrad CPC 6128](../images_tutos/Changer la courroie du lecteur de disquettes Amstrad CPC 6128/Changer la courroie du lecteur de disquettes Amstrad CPC 61288m.jpg)

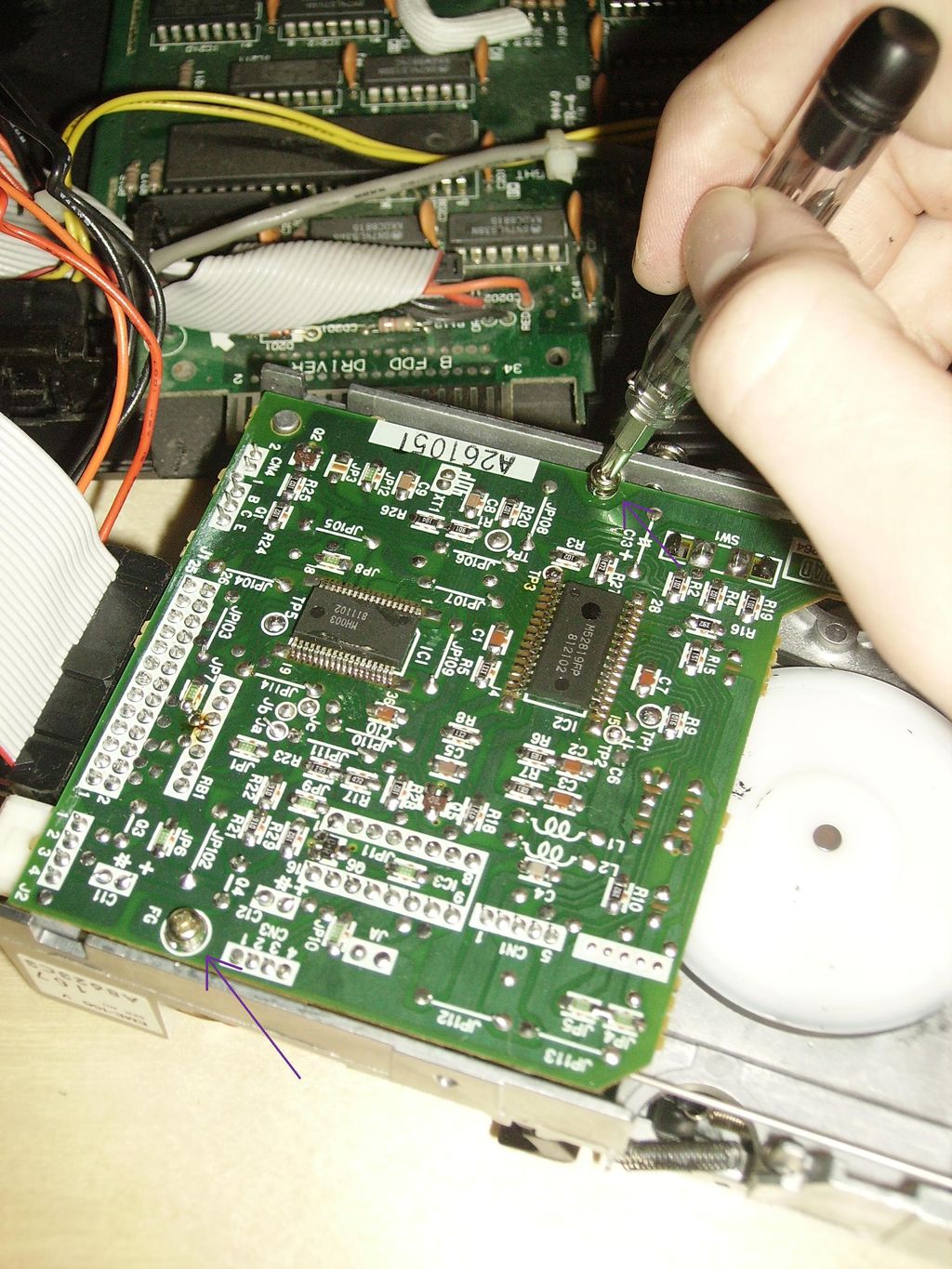

4) Dévissez les vis (2 vis)
![photo d'illustration pour le tutoriel: Changer la courroie du lecteur de disquettes Amstrad CPC 6128](../images_tutos/Changer la courroie du lecteur de disquettes Amstrad CPC 6128/Changer la courroie du lecteur de disquettes Amstrad CPC 61289m.jpg)

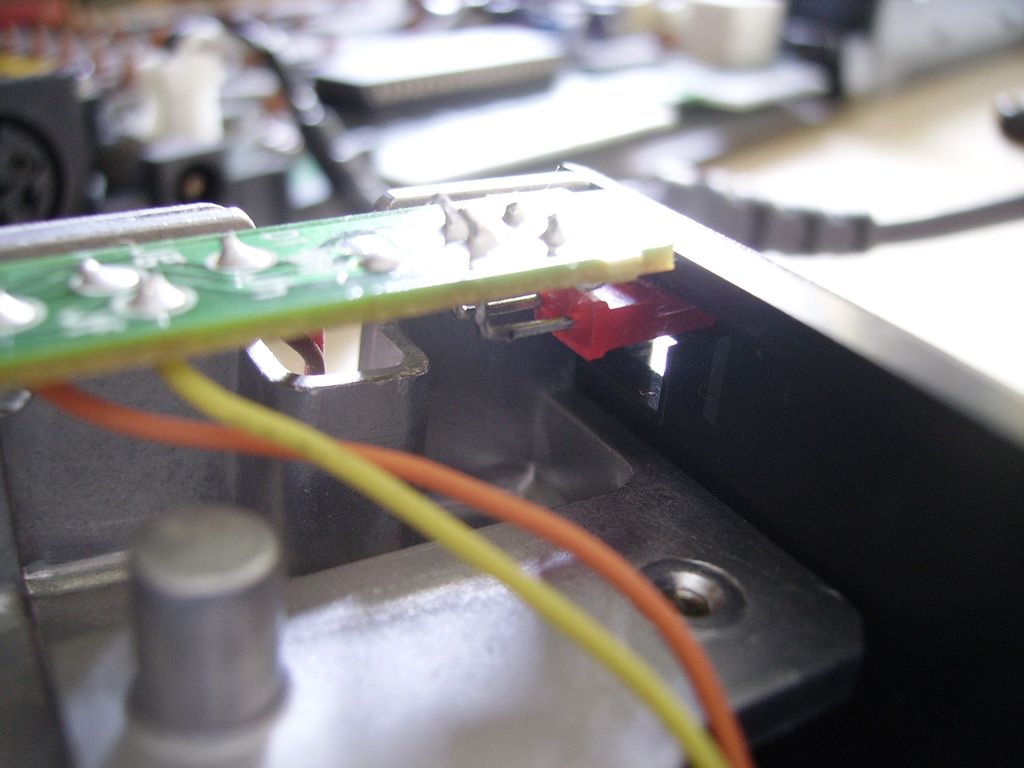

5) Déplacez la carte sur la gauche pour enlever la LED de son emplacement
![photo d'illustration pour le tutoriel: Changer la courroie du lecteur de disquettes Amstrad CPC 6128](../images_tutos/Changer la courroie du lecteur de disquettes Amstrad CPC 6128/Changer la courroie du lecteur de disquettes Amstrad CPC 612810m.jpg)

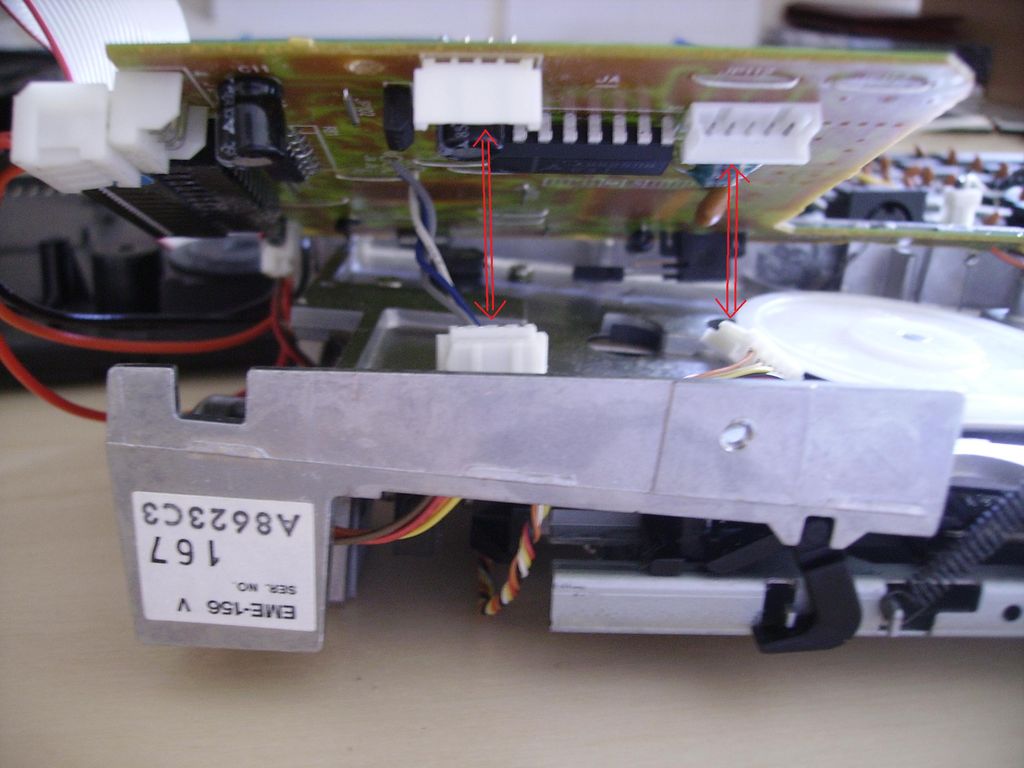

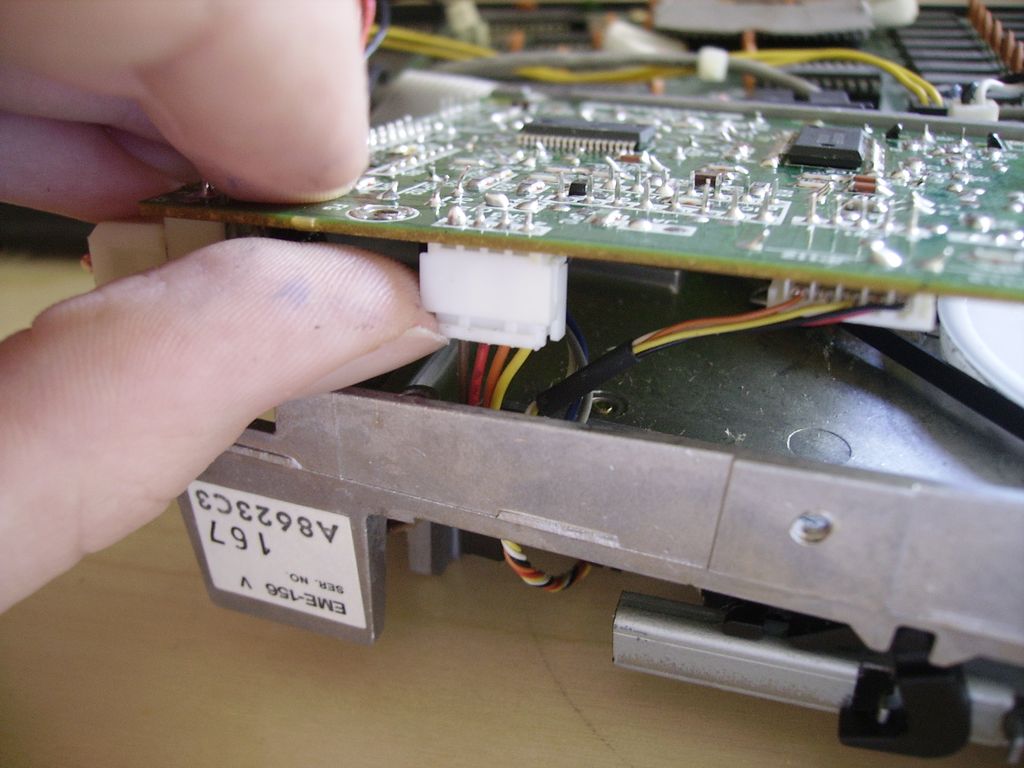

6) Débranchez les deux alimentations
![photo d'illustration pour le tutoriel: Changer la courroie du lecteur de disquettes Amstrad CPC 6128](../images_tutos/Changer la courroie du lecteur de disquettes Amstrad CPC 6128/Changer la courroie du lecteur de disquettes Amstrad CPC 612811m.jpg)
IV. Remplacer la courroie
1) Enlevez la courroie défectueuse
Si la courroie n'est pas seulement distendue mais également fondue, vous être parti pour une bonne partie de plaisir.
![photo d'illustration pour le tutoriel: Changer la courroie du lecteur de disquettes Amstrad CPC 6128](../images_tutos/Changer la courroie du lecteur de disquettes Amstrad CPC 6128/Changer la courroie du lecteur de disquettes Amstrad CPC 612812m.jpg)

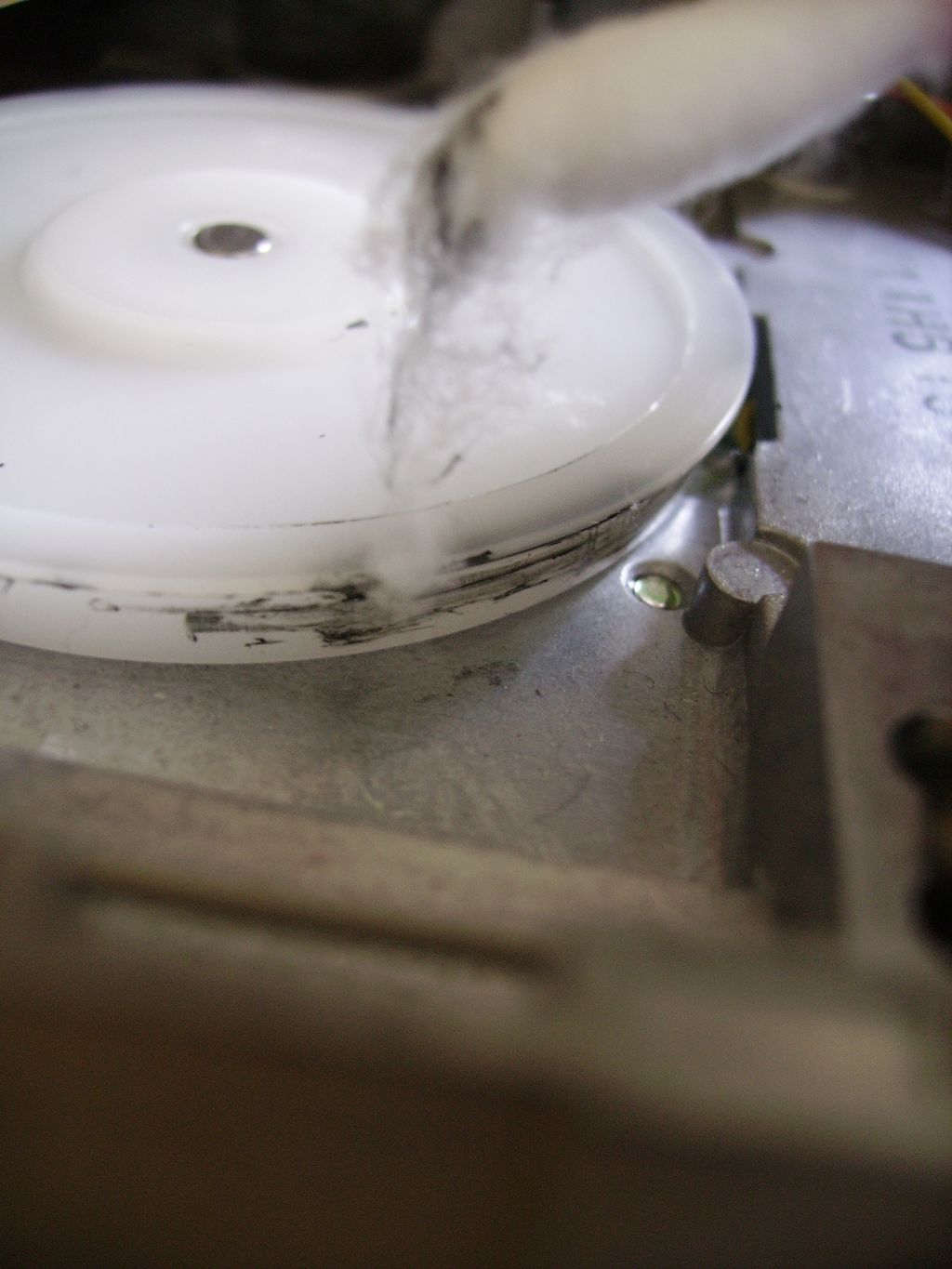

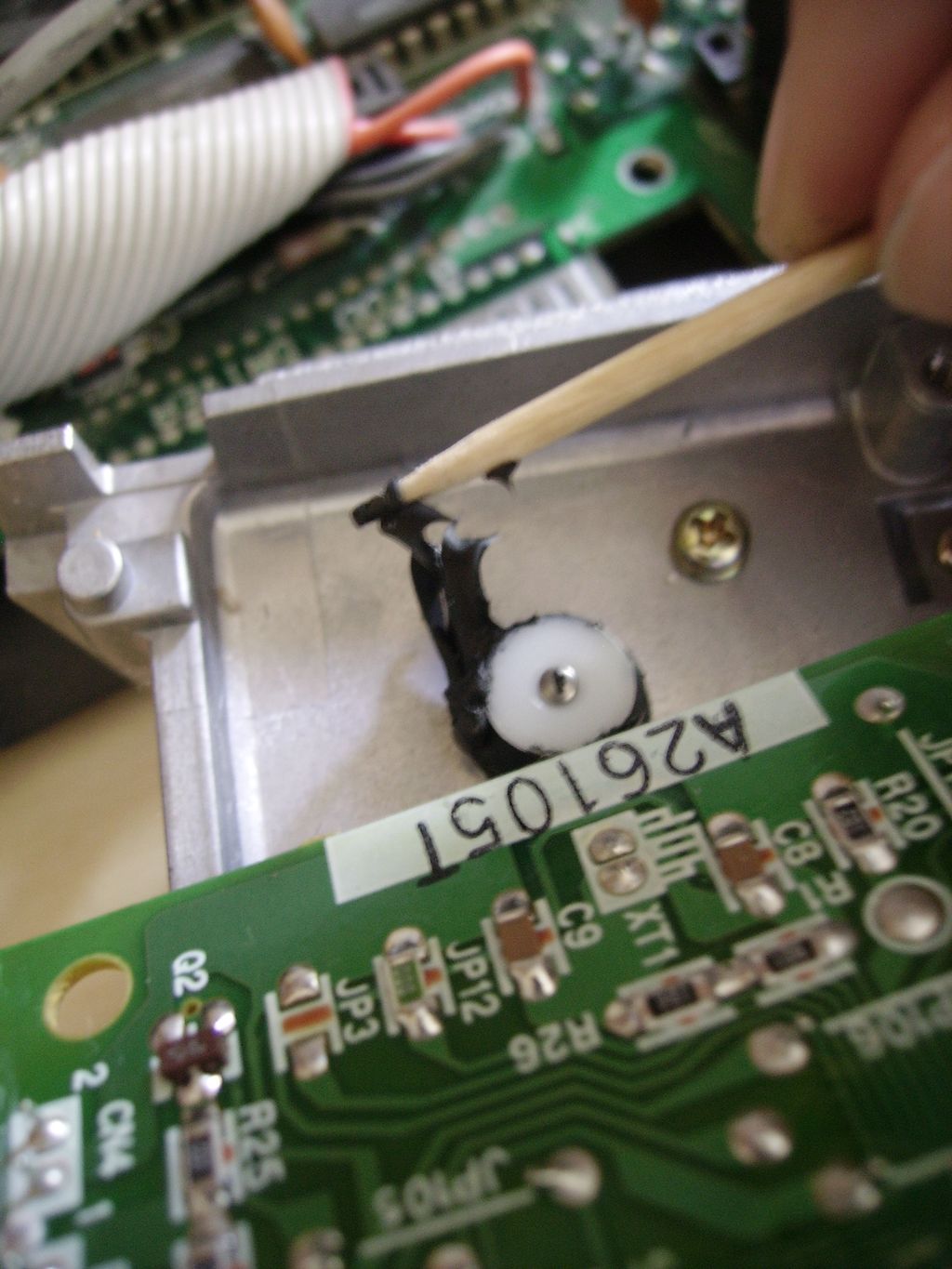

2) Placez un cure dent sur la poulie et faites la tourner pour accumuler la vieille courroie sur le cure dent. Répétez cette opération plusieurs fois. Vérifiez que vous enlevez également la partie non visible qui se trouve coincée vers le faut de la poulie.
![photo d'illustration pour le tutoriel: Changer la courroie du lecteur de disquettes Amstrad CPC 6128](../images_tutos/Changer la courroie du lecteur de disquettes Amstrad CPC 6128/Changer la courroie du lecteur de disquettes Amstrad CPC 612813m.jpg)

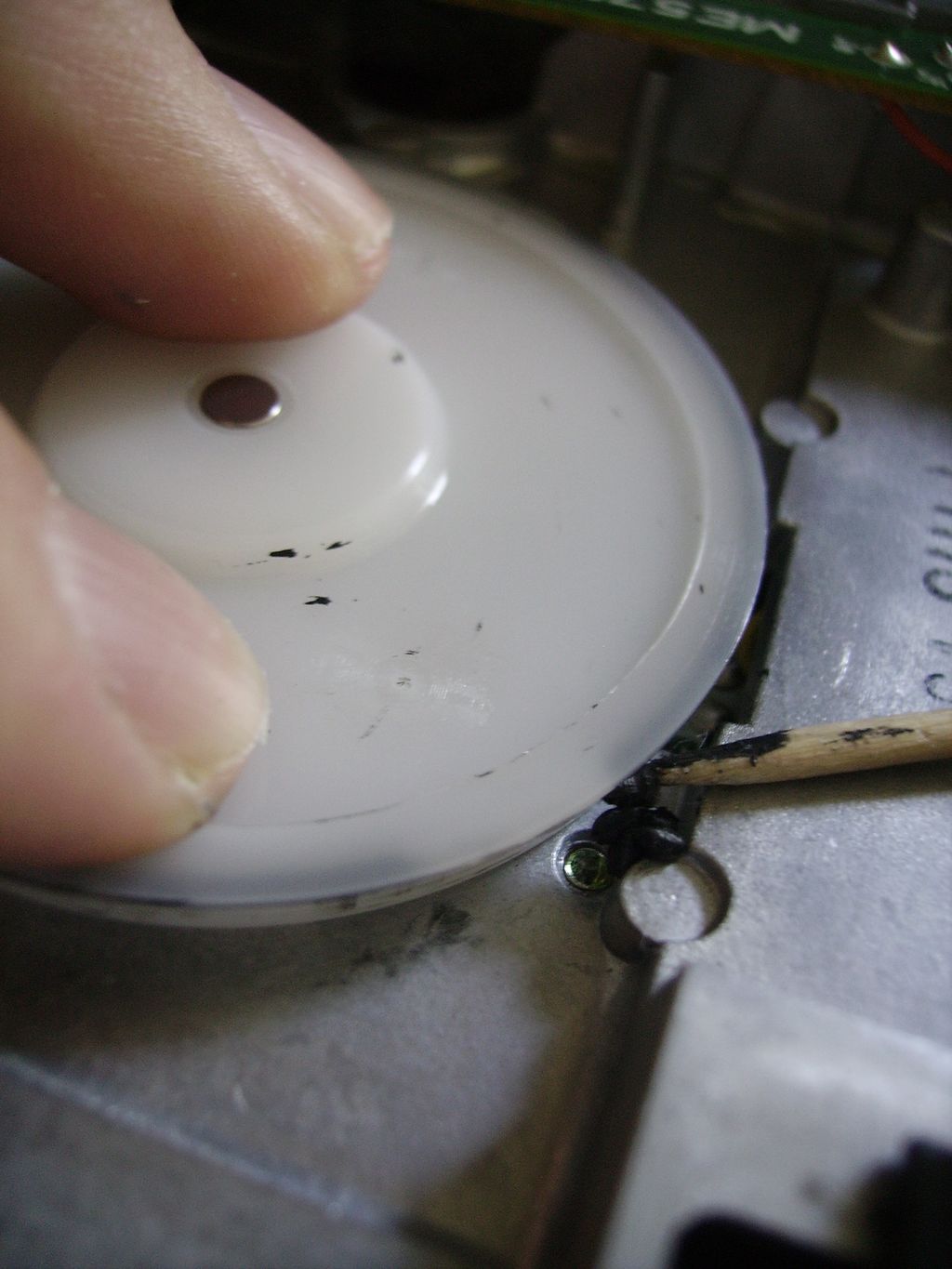

3) Une fois la poulie nettoyée, utilisez les cotons tiges pour enlever ce qui pourrait rester.
![photo d'illustration pour le tutoriel: Changer la courroie du lecteur de disquettes Amstrad CPC 6128](../images_tutos/Changer la courroie du lecteur de disquettes Amstrad CPC 6128/Changer la courroie du lecteur de disquettes Amstrad CPC 612814m.jpg)

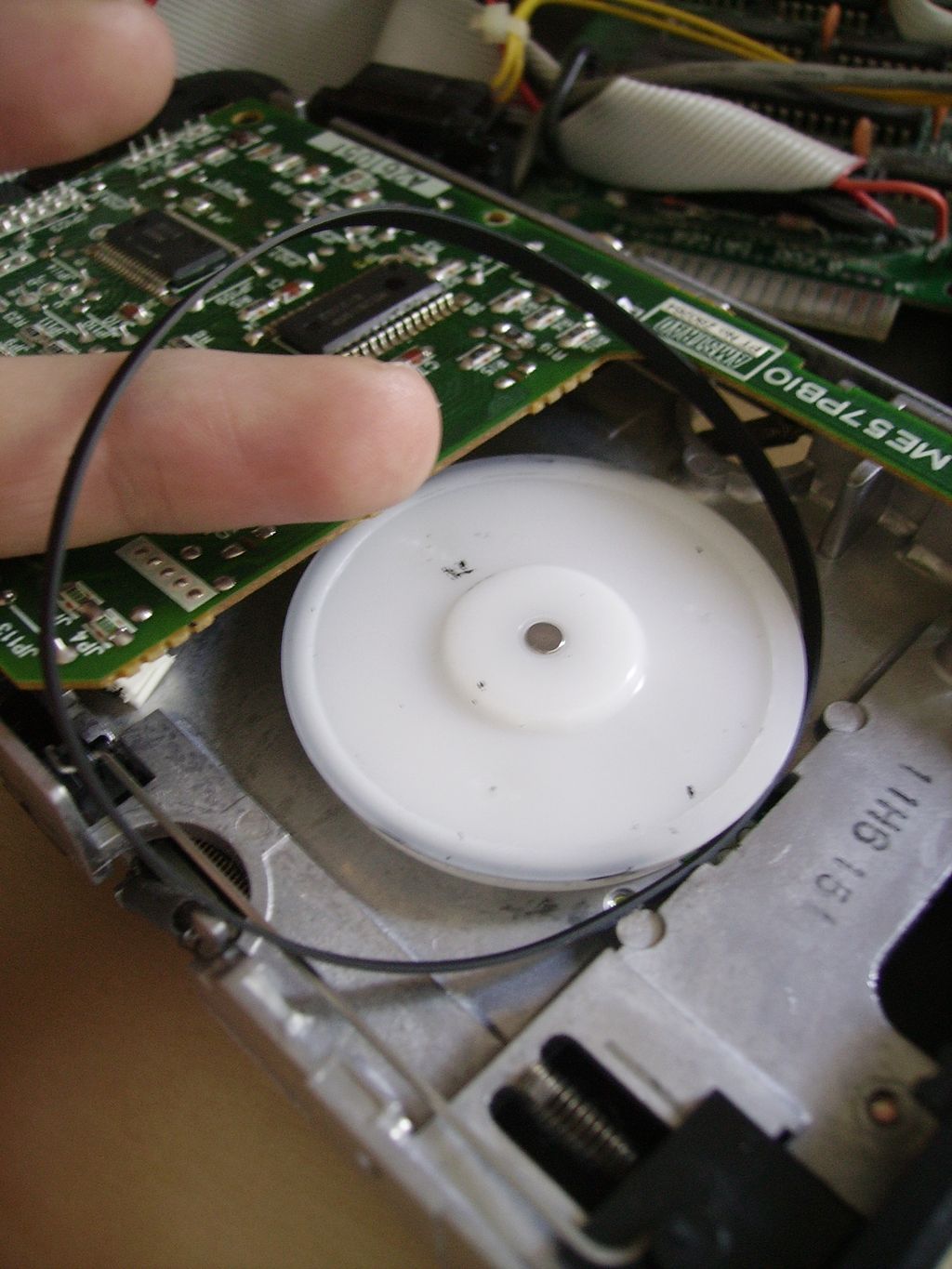

4) Lorsque cela vous semble propre, vous pouvez mettre la nouvelle courroie. Placez la d'abord sur la grande poulie et utilisez un cure dent pour étirer la courroie jusqu'à l'autre partie.
![photo d'illustration pour le tutoriel: Changer la courroie du lecteur de disquettes Amstrad CPC 6128](../images_tutos/Changer la courroie du lecteur de disquettes Amstrad CPC 6128/Changer la courroie du lecteur de disquettes Amstrad CPC 612815m.jpg)

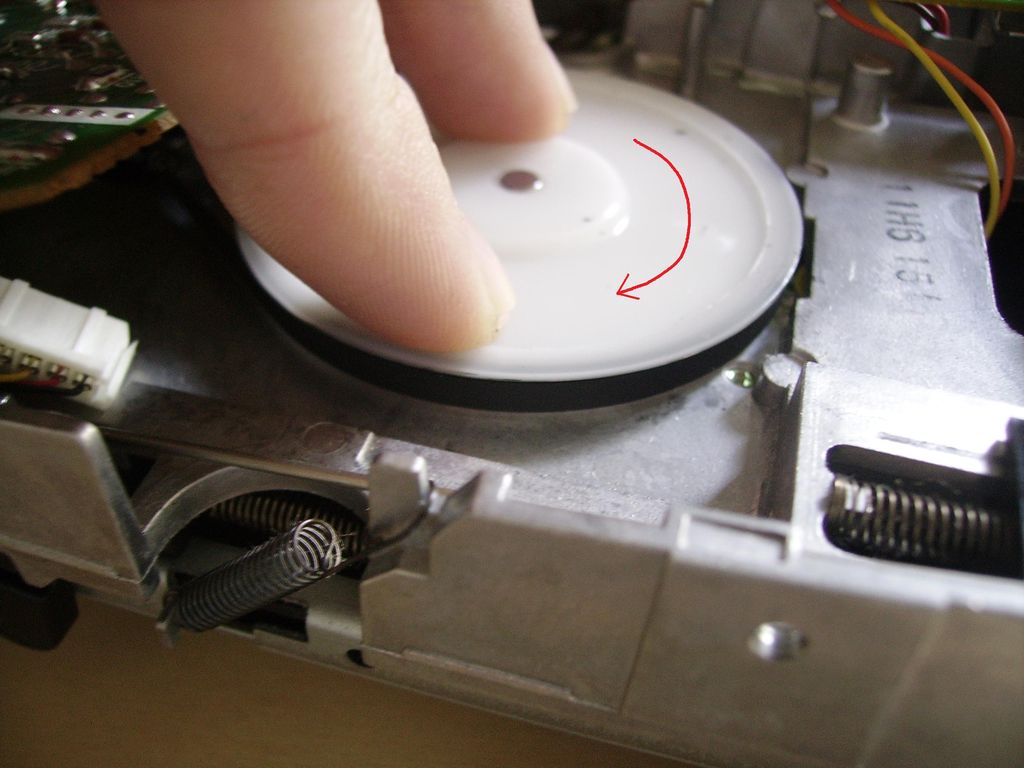

5) Faites tourner la grande poulie dans le sens des aiguilles d'une montre pour que la courroie se mette parfaitement
![photo d'illustration pour le tutoriel: Changer la courroie du lecteur de disquettes Amstrad CPC 6128](../images_tutos/Changer la courroie du lecteur de disquettes Amstrad CPC 6128/Changer la courroie du lecteur de disquettes Amstrad CPC 612816m.jpg)
V. Refermer l'Amstrad

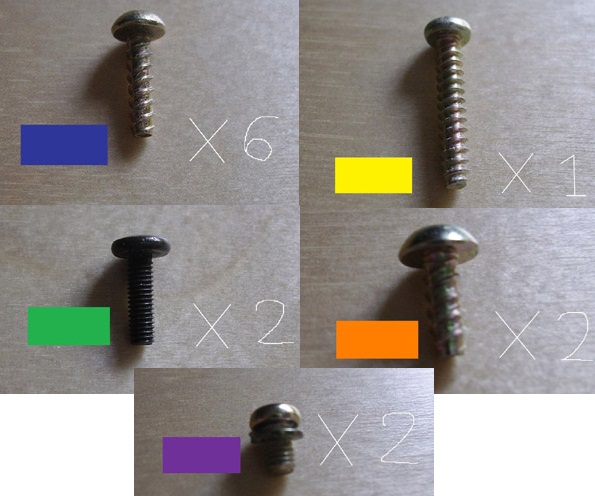

Vous avez au final 13 visses, elles sont représentées ici et la couleur de leur numéro indique la vis que l'on met sur les schémas :
![photo d'illustration pour le tutoriel: Changer la courroie du lecteur de disquettes Amstrad CPC 6128](../images_tutos/Changer la courroie du lecteur de disquettes Amstrad CPC 6128/Changer la courroie du lecteur de disquettes Amstrad CPC 612817m.jpg)

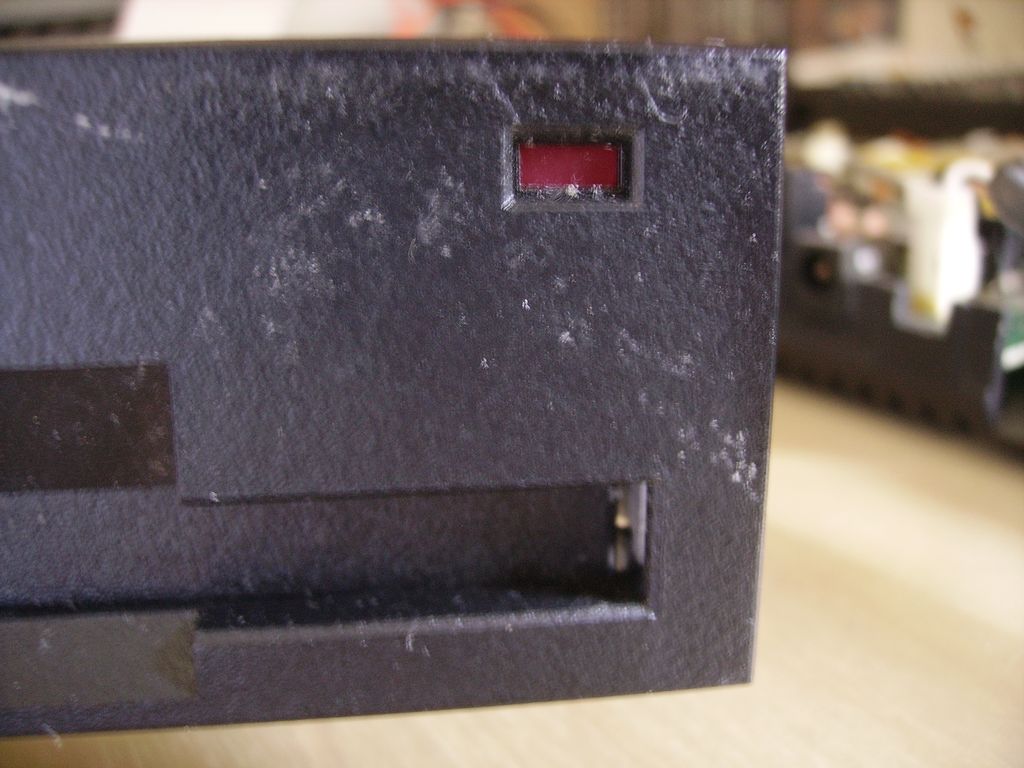

1) Remettez la LED dans son emplacement
![photo d'illustration pour le tutoriel: Changer la courroie du lecteur de disquettes Amstrad CPC 6128](../images_tutos/Changer la courroie du lecteur de disquettes Amstrad CPC 6128/Changer la courroie du lecteur de disquettes Amstrad CPC 612818m.jpg)
2) Rebranchez l'alimentation
![photo d'illustration pour le tutoriel: Changer la courroie du lecteur de disquettes Amstrad CPC 6128](../images_tutos/Changer la courroie du lecteur de disquettes Amstrad CPC 6128/Changer la courroie du lecteur de disquettes Amstrad CPC 612819m.jpg)
3) Remettez les vis (2)
4) Repositionnez le lecteur dans le boitier de l'Amstrad de sorte que vous ne puissiez plus voir la courroie. Calez la dans le coté droit haut.
![photo d'illustration pour le tutoriel: Changer la courroie du lecteur de disquettes Amstrad CPC 6128](../images_tutos/Changer la courroie du lecteur de disquettes Amstrad CPC 6128/Changer la courroie du lecteur de disquettes Amstrad CPC 612820m.jpg)
5) Rangez bien les fils
![photo d'illustration pour le tutoriel: Changer la courroie du lecteur de disquettes Amstrad CPC 6128](../images_tutos/Changer la courroie du lecteur de disquettes Amstrad CPC 6128/Changer la courroie du lecteur de disquettes Amstrad CPC 612821m.jpg)
6) Revissez le lecteur au boitier, faites bien attention de visser la vis du haut avec le câble
![photo d'illustration pour le tutoriel: Changer la courroie du lecteur de disquettes Amstrad CPC 6128](../images_tutos/Changer la courroie du lecteur de disquettes Amstrad CPC 6128/Changer la courroie du lecteur de disquettes Amstrad CPC 612822m.jpg)
7) Refermez le capot en faisant attention au fil qui sort de ce dernier
8) Serrez les vis
![photo d'illustration pour le tutoriel: Changer la courroie du lecteur de disquettes Amstrad CPC 6128](../images_tutos/Changer la courroie du lecteur de disquettes Amstrad CPC 6128/Changer la courroie du lecteur de disquettes Amstrad CPC 612823m.jpg)
Et voilà ! Votre Amstrad est réparé !
